Un va-et-vient permet d’allumer et d’éteindre le même éclairage depuis deux endroits. On le retrouve dans un couloir, un escalier ou une chambre équipée d’une commande à l’entrée et d’une autre près du lit.
Son schéma repose sur deux interrupteurs reliés par deux fils appelés navettes. La phase arrive sur le premier interrupteur. Le second envoie la phase commandée vers la lampe. Le neutre et la terre rejoignent le point lumineux sans passer par les contacts des interrupteurs.
Avant d’ouvrir un appareillage, coupez l’alimentation et vérifiez l’absence de tension avec un dispositif adapté. Un schéma aide à comprendre le circuit, mais ne permet pas d’identifier à lui seul les fils présents dans votre installation.

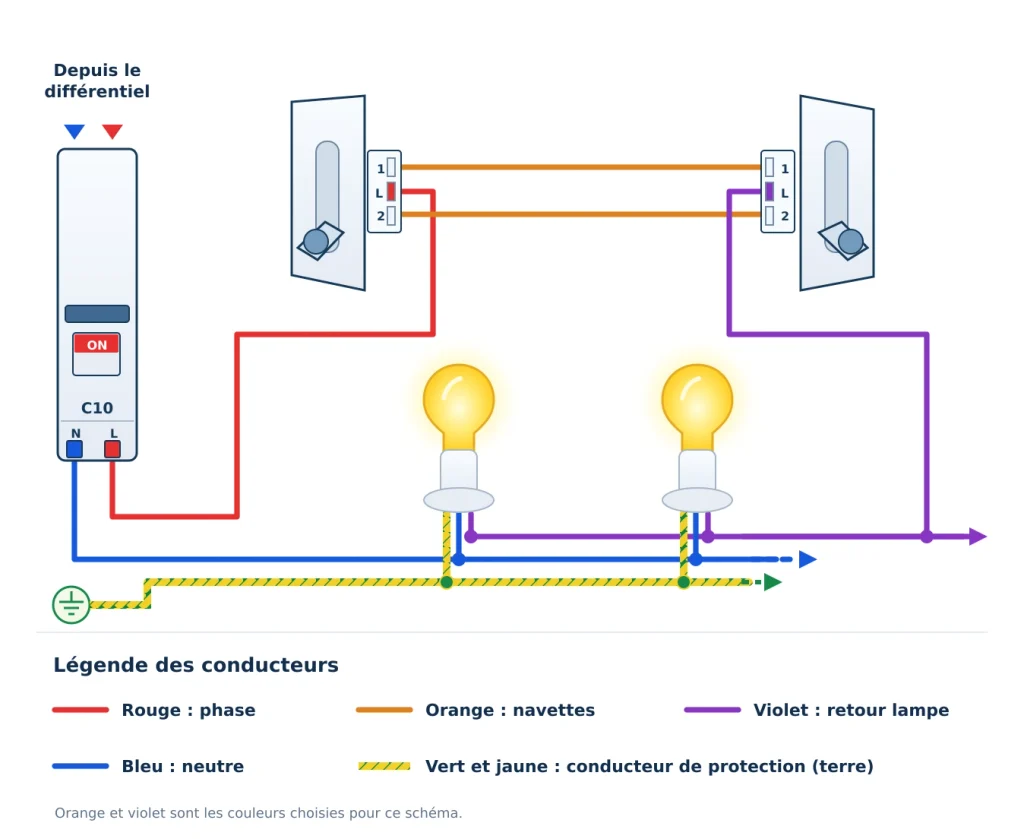

Le schéma électrique d’un va-et-vient à deux interrupteurs
Le dessin doit être lu depuis le tableau électrique jusqu’au luminaire. Chaque interrupteur comporte une borne commune et deux bornes destinées aux navettes. C’est le trajet entre ces éléments qui permet la commande depuis deux endroits.
| Conducteur | Trajet sur le schéma | Rôle |
|---|---|---|
| Phase | Circuit d’éclairage → borne commune du premier interrupteur | Alimente le montage |
| Navette 1 | Premier interrupteur → second interrupteur | Offre un premier chemin possible à la phase |
| Navette 2 | Premier interrupteur → second interrupteur | Offre un second chemin possible à la phase |
| Retour lampe | Borne commune du second interrupteur → luminaire | Alimente la lampe lorsque le circuit est fermé |
| Neutre | Circuit d’éclairage → point lumineux | Complète l’alimentation de la lampe |
| Conducteur de protection | Terre du circuit → point lumineux | Assure la protection prévue pour le circuit |
Ce tableau décrit les liaisons électriques. Dans un logement, les conducteurs peuvent emprunter plusieurs gaines et passer par une boîte de dérivation. Leur trajet physique ne change pas le principe du va-et-vient.
Le trajet de la phase entre les deux interrupteurs
La phase issue du circuit d’éclairage arrive sur la borne commune du premier interrupteur. Celui-ci la dirige vers l’une des deux navettes. Les navettes rejoignent les deux bornes correspondantes du second interrupteur, qui sélectionne à son tour l’un de ces chemins.
La borne commune du second interrupteur est reliée à la lampe par le retour lampe, également appelé phase commandée. Dans ce montage, la phase n’arrive donc pas sur les bornes communes des deux interrupteurs : le premier reçoit l’alimentation, le second est relié au point lumineux.
Le neutre et la terre au niveau du luminaire
Le neutre rejoint le point lumineux depuis le circuit d’éclairage. Il n’est pas utilisé comme navette et ne doit pas être confondu avec le retour lampe. Sur un schéma complet, il faut le représenter même si l’explication porte surtout sur les deux interrupteurs.
Le conducteur de protection vert et jaune doit également être prévu jusqu’au point lumineux. Un luminaire de classe II ne possède pas de borne à laquelle le raccorder, mais cela ne justifie pas de le supprimer du circuit. Il reste disponible au point de raccordement, notamment pour un éventuel changement de luminaire.

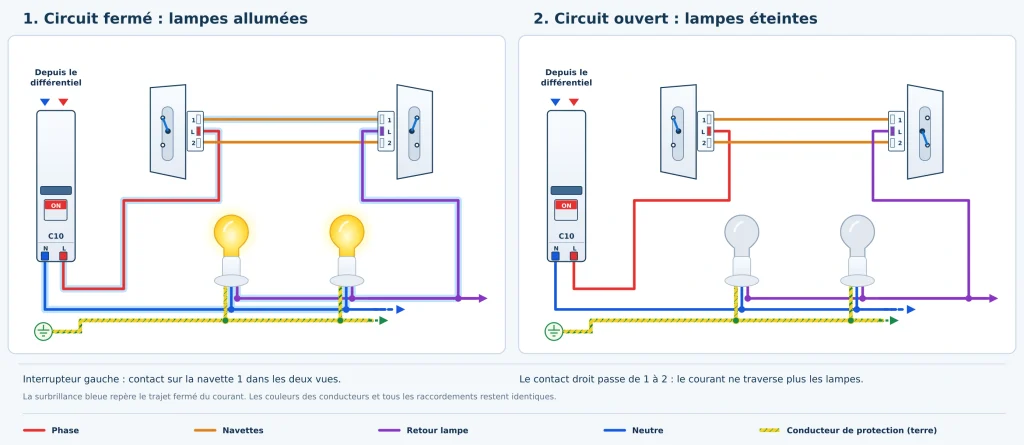

Comment fonctionne le va-et-vient selon la position des interrupteurs
Chaque interrupteur peut orienter son contact commun vers l’une des deux navettes. La lampe s’allume lorsque les positions des deux mécanismes établissent un trajet continu entre la phase et le retour lampe.
Si l’un des interrupteurs change de position, ce trajet est interrompu et la lampe s’éteint. Une nouvelle action sur l’un ou l’autre interrupteur rétablit un chemin et rallume l’éclairage. Il n’existe donc pas de position « allumé » permanente, identique sur les deux commandes.
Sur le schéma montrant la lampe allumée, suivez la phase depuis le premier commun. Elle emprunte une seule des deux navettes, atteint le contact du second interrupteur, puis repart vers le luminaire. Sur le schéma montrant la lampe éteinte, les deux contacts ne sélectionnent pas le même chemin. La liaison est ouverte.
Cette lecture de deux états est plus fiable que la position visible des touches. Une touche orientée vers le haut ne signifie pas nécessairement que la lampe sera allumée : son effet dépend aussi de la position de l’autre interrupteur.
Quels fils et quelles bornes repérer sur les interrupteurs
Le schéma de principe devient utile sur le terrain lorsque l’on distingue la fonction d’une borne de son emplacement sur le mécanisme. Les repères et la disposition des connexions dépendent du modèle choisi.

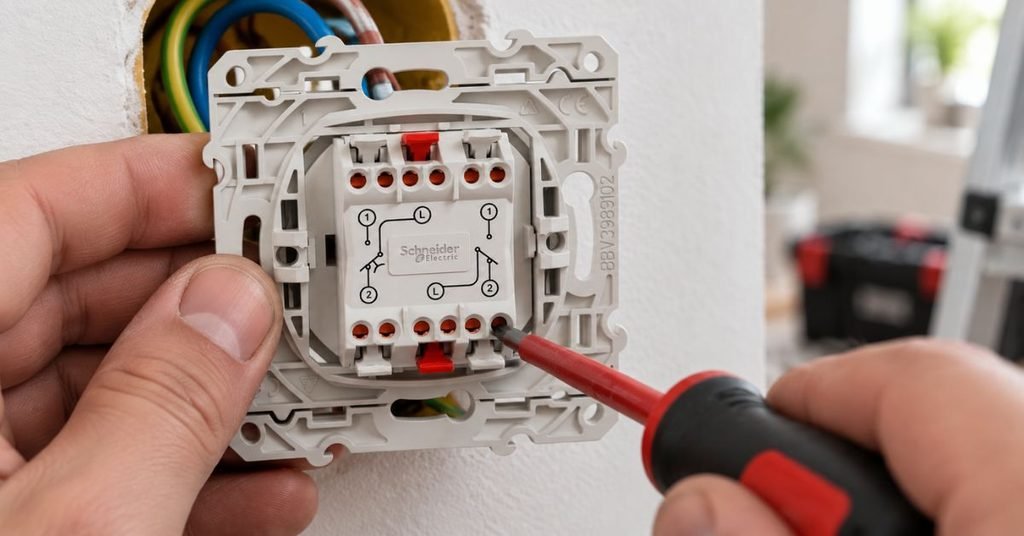

La borne commune et les deux bornes des navettes
Un interrupteur va-et-vient classique possède trois contacts de raccordement. Sur de nombreux modèles, la borne commune porte le repère L, tandis que les bornes des navettes portent les repères 1 et 2. D’autres marquages existent : la notice du fabricant et le dessin imprimé sur l’appareil font référence.
Sur le premier interrupteur, le commun reçoit la phase. Sur le second, il reçoit le retour lampe. Les deux autres bornes de chaque appareil accueillent les navettes.
Dans le montage décrit ici, l’ordre des deux navettes sur leurs bornes n’empêche pas le fonctionnement du va-et-vient. Il peut en revanche changer la correspondance entre les positions des touches et l’état de la lampe. Ce point ne dispense jamais d’identifier correctement les bornes communes.
La couleur des navettes et du retour lampe
Les schémas utilisent souvent le rouge pour la phase, l’orange pour les navettes et le violet pour le retour lampe. Cette convention rend le dessin plus facile à suivre. Elle ne constitue pas une garantie sur les couleurs que vous trouverez derrière un interrupteur.
Le bleu identifie le neutre et le vert et jaune identifie le conducteur de protection dans l’installation concernée. Pour les autres fonctions, les couleurs peuvent varier. Un fil orange n’est donc pas automatiquement une navette et un fil rouge ne prouve pas, à lui seul, qu’il s’agit de la phase d’arrivée.
Dans l’existant, le repérage doit tenir compte des connexions, du schéma du mécanisme et des vérifications adaptées. Si les conducteurs ne peuvent pas être identifiés avec certitude, il faut s’arrêter avant de les raccorder.
Pourquoi parle-t-on d’un va-et-vient « à trois fils » ?
L’expression désigne généralement les trois conducteurs raccordés à un interrupteur : deux navettes et un conducteur sur la borne commune. Sur le premier mécanisme, ce dernier est la phase d’alimentation. Sur le second, c’est le retour lampe.
Cela ne signifie pas que toute l’installation fonctionne avec trois fils. Le circuit comprend aussi le neutre et le conducteur de protection au point lumineux. Selon le cheminement retenu, d’autres conducteurs peuvent être présents dans une boîte d’encastrement sans être raccordés aux trois contacts du va-et-vient.
Du schéma de principe au câblage réel
Un schéma développé montre ce qui est relié à quoi. Un plan de câblage montre aussi le passage des conducteurs dans les gaines et les boîtes. Les deux représentations répondent à des questions différentes.
Branchement avec une boîte de dérivation
Dans une installation avec boîte de dérivation, les conducteurs du tableau, des interrupteurs et du point lumineux peuvent se rejoindre dans cette boîte. Les connexions y répartissent la phase vers le premier va-et-vient, le retour commandé vers la lampe, ainsi que le neutre et le conducteur de protection vers le point lumineux.
Les deux navettes doivent toujours relier électriquement les bornes prévues sur les deux interrupteurs. Leur passage éventuel par une boîte ne transforme pas leur rôle. Les connexions réalisées dans une boîte de dérivation doivent rester protégées et accessibles.
Cette variante peut rendre le cheminement plus lisible sur un plan d’installation. Elle ne constitue pas un second principe de fonctionnement : les bornes communes et les deux navettes gardent exactement leur fonction.
Branchement selon l’arrivée des conducteurs dans les boîtes
La phase peut arriver directement dans la boîte du premier interrupteur ou transiter par une boîte de dérivation. Le retour lampe peut suivre un autre conduit avant de rejoindre le luminaire. Il n’existe donc pas un trajet unique de gaine valable pour tous les logements.
Le « premier interrupteur » du schéma est celui dont le commun reçoit la phase d’alimentation. Ce n’est pas forcément celui qui se trouve le plus près du tableau, ni celui que vous actionnez en premier en entrant dans la pièce.
Cette distinction compte particulièrement en rénovation. Un plan générique permet de comprendre la logique du montage, mais le passage des fils et les connexions réellement présents doivent être relevés avant toute modification.
Créer ou remplacer un interrupteur va-et-vient
Une intervention commence par la mise hors tension. Coupez l’alimentation au disjoncteur général lorsque l’opération l’exige, puis vérifiez l’absence de tension au point d’intervention avec un dispositif adapté. Ne vous fiez ni à une touche en position basse, ni à l’extinction de la lampe.
Avant de raccorder un circuit neuf
Un circuit neuf doit prévoir deux mécanismes adaptés à la commande va-et-vient et les conducteurs nécessaires à chaque liaison. La phase rejoint le commun d’un côté, les deux navettes relient les mécanismes et le retour lampe part du commun opposé. Le neutre et le conducteur de protection sont amenés au point lumineux.
Le choix du cheminement, des boîtes et des connexions se fait avec le plan de l’installation. Il faut aussi respecter les indications des fabricants : repérage des bornes, section acceptée et longueur de dénudage peuvent dépendre du matériel. Le circuit doit disposer des protections adaptées au tableau avant sa mise en service.
Avant de remplacer un mécanisme existant
Lors d’un remplacement, le point le plus important est de repérer le conducteur raccordé à la borne commune de l’ancien appareil. Les deux autres conducteurs sont normalement les navettes d’un va-et-vient classique, mais leur fonction ne doit pas être décidée sur la seule base de leur couleur.
Un nouveau mécanisme peut placer sa borne commune ailleurs que l’ancien. Reproduire les connexions « en haut à gauche » ou « en bas à droite » risque alors de déplacer le commun sur une borne de navette. Il faut reporter chaque conducteur selon la fonction et le marquage de la borne, et non selon sa position physique.
Si les repères sont effacés, si plusieurs fils sont raccordés dans la même boîte ou si le câblage ne correspond pas au schéma attendu, faites identifier le circuit avant de poursuivre.
Protection et règles du circuit d’éclairage
Le va-et-vient commande un circuit d’éclairage. Les règles de section et de protection s’appliquent à ce circuit dans son ensemble, pas à chaque interrupteur pris séparément.
| Élément | Repère pour le circuit d’éclairage |
|---|---|
| Section des conducteurs | 1,5 mm² minimum |
| Disjoncteur | 16 A maximum |
| Points d’éclairage | 8 maximum par circuit |
| Protection différentielle | 30 mA maximum |
| Conducteur de protection | Prévu jusqu’aux points lumineux |
Un disjoncteur de 10 A peut protéger un circuit d’éclairage. La valeur de 16 A indique un maximum, pas le calibre à installer systématiquement. De même, les huit points lumineux se comptent sur le circuit protégé par le disjoncteur, et non pour chaque paire d’interrupteurs va-et-vient.
Ces repères relèvent de la NF C 15-100-10 applicable à la conception des installations de logement concernées. Lorsqu’un circuit est créé ou entièrement remplacé dans un logement existant, on applique la version en vigueur. La présence d’une installation ancienne appelle une analyse de son état et des travaux réalisés : elle ne se résume pas à comparer mécaniquement chaque élément aux prescriptions d’un logement neuf.
Les variantes du schéma va-et-vient
Le montage principal commande un point lumineux depuis deux endroits. Deux demandes proches reviennent souvent : commander plusieurs lampes ensemble ou ajouter un lieu de commande. Elles ne conduisent pas au même schéma.
Deux lampes commandées ensemble
Pour allumer et éteindre deux luminaires en même temps depuis les deux interrupteurs, le principe du va-et-vient reste identique. Le retour commandé issu du second interrupteur est distribué vers les deux points lumineux. Chacun reçoit également le neutre et le conducteur de protection prévus par le circuit.
Les lampes sont ainsi alimentées en dérivation. Il ne faut pas représenter la seconde lampe comme un élément inséré « après » la première sur un fil unique. Sur le plan, chaque point lumineux doit avoir des connexions lisibles et adaptées.
Cette configuration diffère d’un double va-et-vient. Avec un double va-et-vient, deux éclairages sont commandés séparément, chacun depuis deux endroits. Il faut alors deux commandes distinctes sur les appareillages et un câblage correspondant à ces deux fonctions.
Trois points de commande ou davantage
Deux interrupteurs va-et-vient classiques répondent au besoin de commande depuis deux endroits. Pour ajouter un troisième point, une solution consiste à placer un permutateur dans la liaison des navettes, entre les deux va-et-vient. Ce mécanisme modifie la continuité des deux chemins.
Une autre architecture utilise un télérupteur et des boutons poussoirs. Elle est souvent envisagée lorsque plusieurs commandes sont nécessaires. Les poussoirs n’ont pas le même fonctionnement ni le même câblage que les deux interrupteurs du schéma de base.
Il ne suffit donc pas de raccorder un troisième va-et-vient ordinaire aux deux premiers. Le choix entre ces solutions dépend notamment du câblage disponible et du projet d’installation.
Quand le va-et-vient ne fonctionne pas comme prévu
Un symptôme peut orienter la recherche, mais il ne permet pas d’attribuer avec certitude une fonction à un fil. Toute ouverture et toute vérification des connexions se font hors tension, après contrôle de l’absence de tension.
La lampe ne réagit qu’à certaines positions
Si l’éclairage ne répond que lorsque l’un des interrupteurs occupe une position donnée, le montage ne se comporte pas comme un va-et-vient normal. Une confusion entre la borne commune et une borne de navette fait partie des causes possibles. Une connexion défaillante ou un mécanisme inadapté peuvent aussi être en cause.
Il faut reprendre le repérage des bornes et des conducteurs sur les deux appareils, sans permuter les fils au hasard. Si le chemin des navettes ne peut pas être établi avec certitude, un électricien pourra contrôler l’installation avec les moyens appropriés.
La lampe ne s’allume plus depuis aucun interrupteur
Les interrupteurs ne sont pas les seuls éléments à considérer. Le luminaire, son raccordement, l’alimentation du circuit et sa protection peuvent également expliquer l’absence d’éclairage. La seule observation des positions des touches ne permet pas de trancher.
Commencez par les vérifications qui ne nécessitent pas d’ouvrir l’installation, comme l’état apparent du luminaire et la position de la protection au tableau. Ne réarmez pas de façon répétée un disjoncteur qui déclenche. Si une intervention ou une mesure électrique est nécessaire et que vous ne pouvez pas identifier le défaut en sécurité, faites contrôler le circuit.
Pour relire un schéma de va-et-vient, retenez finalement cinq repères : la phase sur un premier commun, deux navettes entre les interrupteurs, le retour lampe sur le second commun, puis le neutre et le conducteur de protection au point lumineux. Le chemin des gaines peut changer d’un logement à l’autre. Ces fonctions, elles, doivent rester clairement identifiées.
