Le domino électrique, aussi appelé borne de raccordement à vis, permet de relier des conducteurs entre eux pour prolonger un circuit ou réaliser une dérivation. Son principe paraît simple, mais un mauvais choix de borne, un conducteur mal engagé ou un serrage incorrect peut provoquer un échauffement au niveau de la connexion.
Pour réaliser un branchement correctement, il faut donc comprendre ce qui est réellement connecté à l’intérieur du domino, choisir une borne compatible avec les fils utilisés et respecter les indications de son fabricant.
Avant toute manipulation, coupez l’alimentation électrique et vérifiez l’absence de tension avec un dispositif adapté. Ne vous fiez jamais uniquement à la couleur d’un conducteur pour considérer qu’il est hors tension.
Comment fonctionne un domino électrique ?
Un domino classique se présente généralement sous la forme d’une barrette isolante pouvant être découpée en plusieurs éléments. Chaque élément constitue une borne indépendante destinée à mettre des conducteurs en contact électrique.
Le raccordement repose sur une pièce métallique placée à l’intérieur du corps isolant. Les fils dénudés sont introduits dans cette pièce puis maintenus mécaniquement par des vis.
La borne métallique et les vis de serrage
La partie visible du domino assure essentiellement l’isolation et le maintien mécanique. La continuité électrique est réalisée par la partie métallique interne, dans laquelle viennent prendre place les extrémités dénudées des conducteurs.
Sur un domino classique à deux vis, chaque vis appuie sur le ou les conducteurs prévus par la conception de la borne. La connexion doit maintenir suffisamment le cuivre pour offrir un contact fiable, sans détériorer le conducteur.
La longueur de cuivre à découvrir n’est pas universelle. Elle dépend notamment de la profondeur et de la conception de la borne. À titre d’exemple, Legrand indique environ 8 mm de dénudage dans son tutoriel consacré à certains dominos Nylbloc. Cette valeur ne doit pas être transposée automatiquement à tous les modèles.
Ce que relie réellement chaque plot
Sur une barrette comportant plusieurs dominos, les différents plots sont indépendants. Un domino peut par exemple raccorder deux conducteurs de phase tandis que le suivant assure la continuité du neutre et un troisième celle du conducteur de protection.
Il ne faut donc pas imaginer qu’une barrette entière constitue une seule pièce conductrice.
Cette distinction est particulièrement importante lorsqu’on rencontre trois conducteurs de couleurs différentes. Une phase, un neutre et une terre ne sont évidemment pas réunis électriquement dans la même borne. Ils disposent chacun de leur propre raccordement.
Comment brancher 2 fils avec un domino ?
Le raccord de deux conducteurs constitue l’utilisation la plus courante d’un domino électrique. La méthode reste simple à condition de commencer par choisir une borne compatible avec les conducteurs concernés.
- Coupez l’alimentation du circuit et contrôlez l’absence de tension.
- Vérifiez la section, la nature et le nombre de conducteurs admis par le domino.
- Coupez proprement les extrémités endommagées si nécessaire.
- Dénudez chaque conducteur sur la longueur indiquée pour la borne utilisée.
- Desserrez suffisamment les vis sans les retirer inutilement.
- Introduisez complètement les parties dénudées dans la borne.
- Serrez conformément aux indications du fabricant.
- Tirez légèrement sur chaque conducteur pour vérifier son maintien.
- Placez la connexion dans une boîte ou une enveloppe adaptée.
Sur le modèle montré dans son tutoriel, Legrand fait entrer les deux conducteurs par les côtés opposés jusqu’à ce qu’ils se rejoignent dans la borne. Ce montage ne doit cependant pas être transformé en règle valable pour tous les connecteurs. La géométrie et la notice du modèle utilisé restent la référence.
Après serrage, aucun morceau de cuivre ne doit dépasser inutilement à l’extérieur de la zone isolée. À l’inverse, une partie d’isolant engagée à la place du cuivre peut empêcher d’obtenir un contact électrique correct.
Le serrage doit être ferme, mais serrer « le plus fort possible » n’est pas une bonne méthode. Un serrage excessif peut endommager le conducteur ou la borne. Lorsqu’un fabricant indique un couple de serrage, cette valeur doit être respectée.

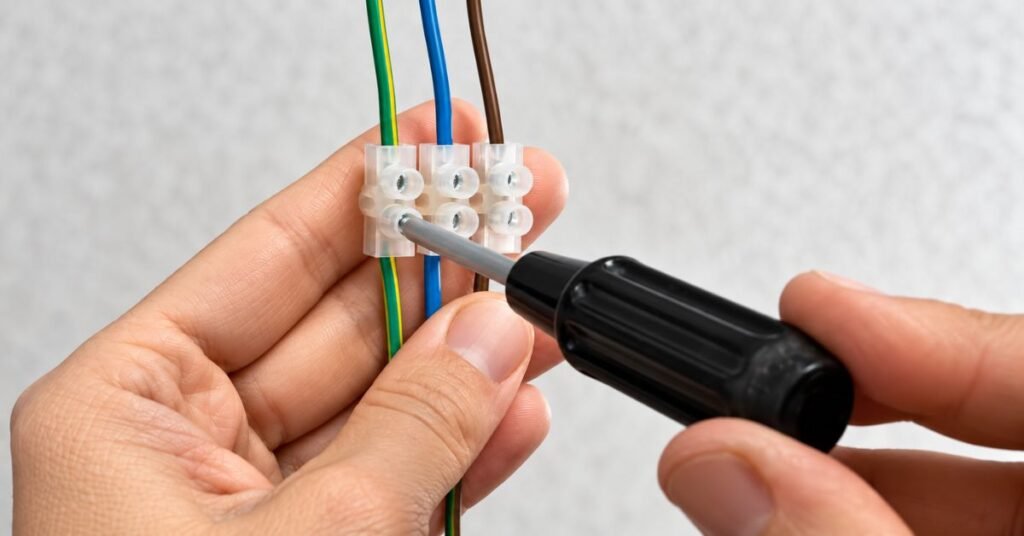

Le branchement d’un domino avec 3 fils
La recherche « branchement domino 3 fils » peut correspondre à deux situations très différentes. Il faut les distinguer avant de toucher au câblage.
Trois fils peuvent être la phase, le neutre et la terre d’un même câble. Ils ont alors des fonctions différentes et restent séparés. Mais trois conducteurs peuvent aussi appartenir au même potentiel et devoir être réunis pour créer une dérivation.
Phase, neutre et terre ne se raccordent pas ensemble
Prenons un raccord classique comportant trois conducteurs :
- une phase
- un neutre
- un conducteur de protection
Il faut prévoir trois connexions électriques indépendantes.
Le neutre actuel est normalement identifié en bleu et le conducteur de protection en vert et jaune. La phase utilise une autre couleur autorisée. Sur une installation ancienne ou modifiée, une couleur ne constitue toutefois jamais une preuve suffisante de la fonction réelle du conducteur.
Le branchement peut donc être représenté ainsi :
Phase → borne phase → phase
Neutre → borne neutre → neutre
Terre → borne terre → terre
Une barrette de trois dominos convient à cette représentation parce qu’elle contient trois bornes électriquement indépendantes. Ce n’est pas parce que les trois plots sont physiquement réunis dans la même barrette qu’ils communiquent électriquement.
Relier trois conducteurs d’un même circuit
Une autre situation apparaît lorsqu’un conducteur arrive dans une boîte et que l’alimentation doit repartir dans deux directions. Trois conducteurs appartenant au même potentiel doivent alors être mis en commun.
Il ne faut pas simplement essayer de faire entrer trois fils dans un domino conçu pour deux conducteurs.
Le nombre de conducteurs admissibles dépend de la borne. Il faut vérifier sa documentation, leurs sections et leur nature. Lorsque la borne à vis n’est pas prévue pour ce type de dérivation, une borne de connexion possédant trois entrées adaptées constitue une solution plus appropriée.
C’est notamment l’un des intérêts des connecteurs multi-entrées. À titre d’exemple, certaines bornes à levier WAGO série 221 existent pour 2, 3 ou 5 conducteurs. Chaque gamme possède cependant ses propres plages de section et types de conducteurs admissibles.
Quelle taille de domino choisir ?
Un domino ne se choisit pas uniquement parce que les fils semblent pouvoir entrer à l’intérieur.
Il faut tenir compte de plusieurs caractéristiques :
- la section des conducteurs
- leur nature, rigide ou souple
- le nombre de conducteurs admis
- les caractéristiques électriques assignées de la borne
- les conditions d’utilisation prévues par le fabricant
Une erreur fréquente consiste à appliquer une formule universelle en additionnant simplement les sections des fils. Deux conducteurs de 2,5 mm² ne permettent pas, à eux seuls, de conclure qu’il faut obligatoirement une borne portant telle ou telle valeur supérieure.
Le bon raisonnement fonctionne dans l’autre sens. La section des conducteurs est d’abord déterminée par le circuit et sa protection. Le connecteur est ensuite choisi pour être compatible avec ces conducteurs et l’utilisation prévue.
| Section rencontrée | Ce qu’il faut contrôler sur le domino |
|---|---|
| 1,5 mm² | Compatibilité avec la section, le type et le nombre de conducteurs |
| 2,5 mm² | Même contrôle, sans déduire la capacité de la borne de la seule section |
| 6 mm² | Utiliser un modèle explicitement prévu pour cette section |
| Plusieurs sections différentes | Vérifier que leur combinaison est admise par le fabricant |
La mention figurant sur la borne ou sa fiche technique est donc plus importante qu’une règle approximative basée uniquement sur son aspect extérieur.
Fils rigides et souples ne se raccordent pas toujours pareil
Deux conducteurs possédant la même section peuvent nécessiter des précautions différentes selon leur constitution.
Un conducteur rigide est constitué d’une âme massive. Un conducteur souple utilise plusieurs brins fins. Sous une vis, ces brins peuvent se répartir ou être détériorés si la borne n’est pas adaptée.
Il ne faut donc pas supposer qu’un domino accepte automatiquement tous les types de fils.
Certaines bornes modernes sont explicitement conçues pour plusieurs catégories de conducteurs. Par exemple, WAGO indique pour ses bornes à levier 221 des plages spécifiques allant jusqu’à 4 mm² selon le type de conducteur, avec acceptation des conducteurs rigides, semi-rigides et souples.
Pour un domino à vis, vérifiez de la même manière les caractéristiques du produit utilisé.
L’utilisation d’un embout de câblage peut être adaptée à certaines bornes et certains conducteurs souples, mais elle ne doit pas être appliquée automatiquement. La compatibilité avec le terminal doit être vérifiée.
Il faut également éviter de présenter l’étamage des brins à l’étain comme une méthode universelle de préparation d’un conducteur souple. Le raccordement doit être réalisé selon les conditions prévues pour la borne utilisée.
Les erreurs qui font chauffer un domino
Un domino qui chauffe, brunit ou fait fondre son enveloppe présente un problème qui ne doit pas être ignoré.
La cause peut se trouver au niveau du contact électrique lui-même. Si la surface de contact est insuffisante ou instable, la résistance locale augmente. Le passage du courant peut alors produire un échauffement important au niveau de la connexion.
Plusieurs défauts peuvent provoquer cette situation :
- une vis insuffisamment serrée
- un conducteur partiellement engagé
- de l’isolant serré sous la vis à la place du cuivre
- une borne trop petite ou non adaptée
- plusieurs conducteurs placés dans un logement qui ne les accepte pas
- des brins de cuivre sectionnés ou dispersés
- une borne détériorée
- une connexion soumise à des contraintes mécaniques
Un conducteur correctement raccordé ne doit pas pouvoir sortir simplement de la borne lorsqu’une légère traction de contrôle est exercée hors tension.
À l’inverse, un domino noirci, fondu ou déformé ne doit pas être simplement resserré puis oublié. Il faut rechercher l’origine de l’échauffement et remplacer les éléments dégradés. Si le défaut a affecté les conducteurs ou si sa cause n’est pas identifiable, l’installation doit être contrôlée avant remise en service.
Où placer le domino après le raccordement ?
Une connexion électrique n’est pas destinée à rester libre derrière un meuble, suspendue entre deux câbles ou noyée directement dans un mur.
Le domino doit être installé dans une enveloppe adaptée, par exemple une boîte de dérivation lorsque celle-ci correspond à la configuration. Cette boîte protège les connexions et facilite une intervention ultérieure.
Legrand recommande notamment de faire entrer les gaines ou câbles dans la boîte avant d’y réaliser les connexions, puis de refermer celle-ci. Le fabricant rappelle également qu’une boîte de dérivation doit rester facilement accessible et ne doit pas simplement disparaître derrière une cloison.
Une boîte encastrée peut donc être dissimulée par son couvercle ou un obturateur adapté tout en restant accessible. En revanche, enfermer définitivement une connexion derrière une plaque de plâtre ou sous un rebouchage empêche son contrôle et sa maintenance.
L’environnement compte également. Une boîte utilisée dans un garage, en extérieur ou dans une zone exposée à l’humidité doit présenter un indice de protection adapté à son emplacement.
Dans une salle de bains, des règles particulières s’ajoutent selon le volume considéré.
Les dominos électriques sont-ils interdits ?
Non, un domino électrique à vis n’est pas interdit par principe.
Les bornes à ressort et à levier se sont largement développées et sont souvent plus rapides à utiliser, mais cela ne rend pas automatiquement un raccord à vis non conforme.
La conformité dépend notamment :
- du matériel utilisé
- de sa compatibilité avec les conducteurs
- de la qualité du raccordement
- de la protection de la connexion
- de son emplacement
- des règles applicables au circuit concerné
Depuis la révision de 2024, la NF C 15-100 est organisée sous forme d’une série de normes. La NF C 15-100-1 d’août 2024 constitue notamment la partie consacrée aux exigences générales et la NF C 15-100-10 concerne les installations électriques des bâtiments d’habitation. AFNOR indique que cette révision remplace le corpus historique de 2002 et ses amendements.
Il faut aussi distinguer la norme de l’installation des normes et spécifications applicables au connecteur lui-même. La mention « conforme à la NF C 15-100 » ne suffit donc pas à caractériser à elle seule les performances d’un domino.
Ce qui est à éviter, ce n’est pas le principe même de la borne à vis. C’est le raccordement improvisé avec un matériel inadapté ou mal installé.
Domino ou Wago pour raccorder des fils ?
Le terme « Wago » est couramment utilisé pour désigner les bornes de connexion automatiques ou à levier, même s’il s’agit à l’origine d’une marque. Les deux technologies permettent de créer des raccordements électriques, mais leur fonctionnement diffère.
| Domino à vis | Borne automatique ou à levier |
|---|---|
| Serrage mécanique par vis | Serrage par mécanisme à ressort |
| Tournevis généralement nécessaire | Certains modèles s’utilisent sans outil |
| Contrôle du serrage important | Pression assurée par le mécanisme |
| Compatibilité selon le modèle | Compatibilité également propre à chaque modèle |
| Existe pour différentes sections | Existe avec plusieurs nombres d’entrées |
Une borne moderne n’accepte pas automatiquement n’importe quel câble. Par exemple, les WAGO 221 standards pour conducteurs jusqu’à 4 mm² admettent les conducteurs souples de 0,14 à 4 mm² et les conducteurs rigides ou semi-rigides de 0,2 à 4 mm². La gamme comprend des versions pour 2, 3 et 5 conducteurs.
Ces valeurs illustrent pourquoi il faut raisonner par référence de produit plutôt que par famille de connecteurs.
Une borne à levier est souvent pratique lorsqu’il faut réaliser une dérivation entre plusieurs conducteurs ou intervenir dans un espace restreint. Un domino à vis correctement dimensionné et correctement mis en œuvre reste cependant une solution de raccordement possible.
Quand remplacer un domino existant ?
Un domino ancien n’a pas nécessairement besoin d’être remplacé uniquement à cause de son âge. Son état et la qualité de la connexion comptent davantage.
En revanche, un remplacement est nécessaire lorsque vous constatez notamment :
- une coque fissurée ou cassée
- du plastique bruni, noirci ou fondu
- une vis détériorée
- un conducteur mal maintenu
- du cuivre oxydé ou fortement marqué
- une borne manifestement trop petite
- plusieurs fils entassés dans un logement inadapté
- une connexion restée sans protection appropriée
Une attention particulière est nécessaire sur les installations anciennes. Les couleurs peuvent avoir été utilisées différemment, des modifications peuvent avoir été réalisées au fil des années et la section visible d’un conducteur ne permet pas, à elle seule, de reconstituer le circuit.
Dans ce contexte, ne modifiez pas le branchement sur la seule base des couleurs ou de la position actuelle des fils. Lorsque la fonction des conducteurs n’est pas clairement établie ou qu’une connexion présente des traces d’échauffement, le contrôle de l’installation par un électricien permet d’éviter de reproduire un défaut existant.
