Une prise triphasée reçoit trois phases et un conducteur de terre. Certains modèles comportent aussi un neutre. Cette différence détermine le nombre de fils à raccorder et les appareils compatibles.
Avant de remplacer ou d’installer une prise, il faut donc identifier les conducteurs, lire la plaque signalétique de l’appareil et vérifier les protections du circuit. Un branchement effectué d’après les seules couleurs des fils peut endommager le matériel et mettre les personnes en danger.
Prise triphasée à 3, 4 ou 5 fils : de quoi parle-t-on ?
Le nombre de fils prête à confusion, car certaines descriptions comptent seulement les conducteurs qui alimentent l’appareil. D’autres comptent aussi le neutre et la terre. Pour reconnaître un branchement, il vaut mieux nommer chaque conducteur que se fier à un chiffre.

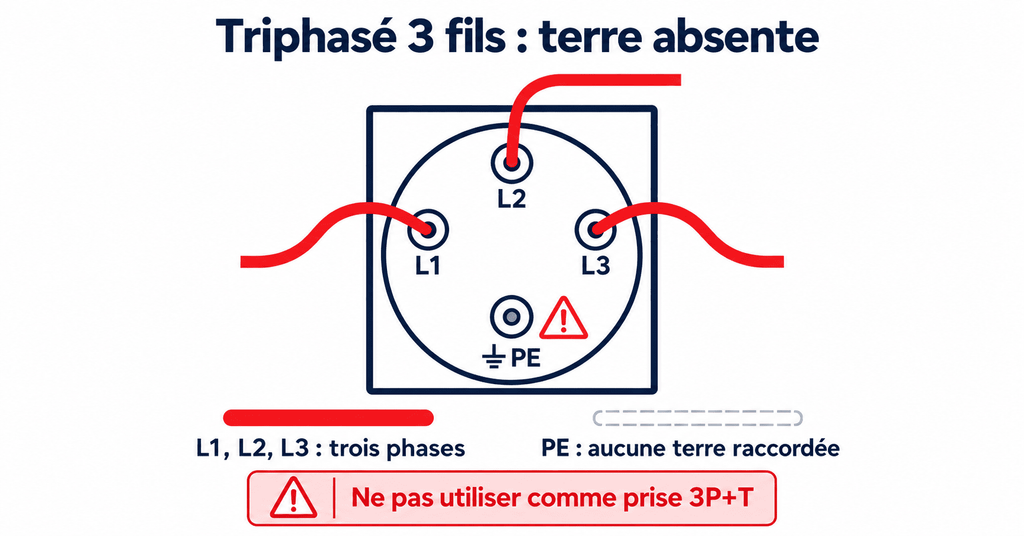

Prise triphasée 3 fils : trois phases, mais où est la terre ?
Dans une description de réseau, « triphasé 3 fils » peut désigner les trois phases L1, L2 et L3, sans neutre. Cela ne décrit pas à lui seul une prise triphasée équipée d’un contact de terre. Une prise 3P+T a besoin d’un quatrième conducteur pour sa borne de protection.
Si vous voyez seulement trois fils derrière une ancienne prise, n’en déduisez pas qu’il s’agit des trois phases d’un circuit utilisable. Il faut identifier la fonction de chacun et vérifier la présence d’une terre. L’expression « prise 3 fils » désigne aussi très souvent une prise monophasée, avec une phase, un neutre et une terre. Ces deux situations n’ont pas le même branchement.
Prise triphasée 4 fils : trois phases et terre, sans neutre
Une prise 3P+T comporte quatre contacts : L1, L2, L3 et la terre. Elle convient à un appareil prévu pour être alimenté par les trois phases sans avoir besoin du neutre. Certains moteurs et certaines machines entrent dans ce cas, sous réserve de leur notice.
Le conducteur de terre ne remplace jamais le neutre. Il rejoint la borne de protection du socle et participe à la protection en cas de défaut d’isolement.
Attention au contexte de lecture : dans une description de réseau triphasé, « quatre fils » peut aussi compter trois phases et un neutre, sans compter la terre séparément. Pour une prise, retenez le marquage 3P+T ou 3P+N+T plutôt que la seule expression « 4 fils ».
Prise triphasée 5 fils : trois phases, neutre et terre
Une prise 3P+N+T comporte cinq contacts. Aux trois phases et à la terre s’ajoute une borne N, reliée au conducteur neutre. Ce montage permet d’alimenter un appareil dont certaines fonctions ont besoin du neutre, lorsque sa conception le prévoit.
La présence de cinq contacts ne dispense pas de vérifier l’appareil. Sa fiche, sa tension d’alimentation et son schéma de raccordement doivent correspondre à la prise.
| Expression rencontrée | Conducteurs à identifier | Point décisif |
|---|---|---|
| Triphasé « 3 fils » | L1, L2 et L3 dans certaines descriptions de réseau | Ne décrit pas, à lui seul, une prise avec terre |
| Prise triphasée 4 fils, 3P+T | L1, L2, L3 et terre | Pas de borne neutre |
| Prise triphasée 5 fils, 3P+N+T | L1, L2, L3, N et terre | Une borne neutre distincte de la terre |
Quel branchement choisir pour votre appareil ?
Commencez par la plaque signalétique et la notice de l’appareil à alimenter. Elles indiquent la tension prévue, parfois le courant nominal, et précisent si le neutre est nécessaire. Un moteur qui fonctionne entre phases n’a pas forcément les mêmes besoins qu’une machine dotée d’une commande ou d’accessoires alimentés entre phase et neutre.

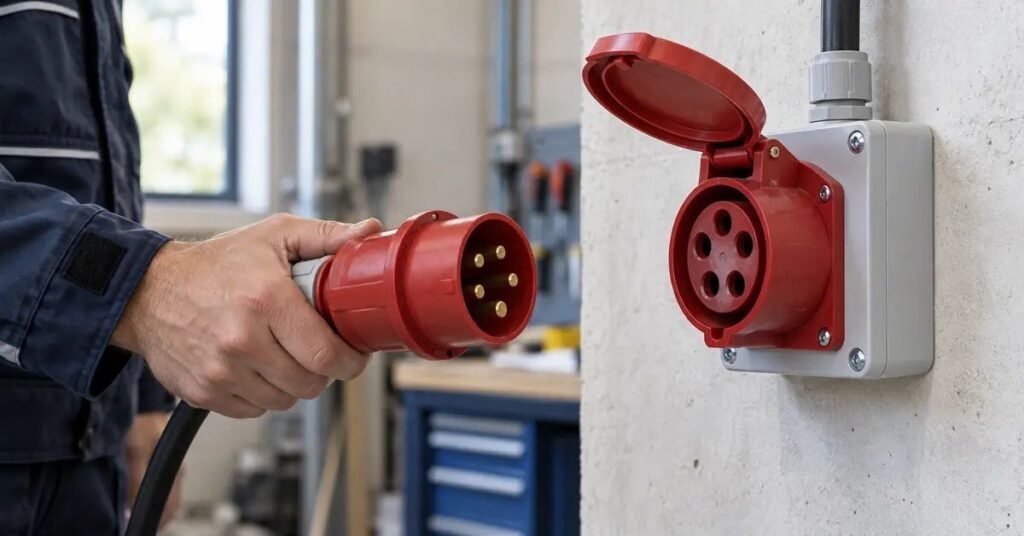

Comparez ensuite ces informations à la fiche de l’appareil et au socle envisagé. Les prises industrielles rouges destinées au triphasé 400 V existent notamment en 3P+T et en 3P+N+T, avec différents calibres. Vérifiez le nombre de contacts, la tension, l’intensité indiquée sur le matériel et son indice de protection selon l’emplacement.
Une prise marquée 32 A n’autorise pas à installer automatiquement un disjoncteur de 32 A. Le câble, la protection et l’appareil doivent être compatibles entre eux. Si la plaque est illisible, si la fiche a été remplacée ou si le câblage d’origine a été modifié, faites identifier l’ensemble avant de le brancher.
Schémas de branchement d’une prise triphasée 4 et 5 fils
Les deux schémas reposent sur les mêmes trois phases et sur un conducteur de terre. Le second ajoute le neutre. Coupez l’alimentation et faites vérifier l’absence de tension avant d’ouvrir un socle. Les dessins montrent les fonctions des bornes, pas leur emplacement physique sur tous les modèles.

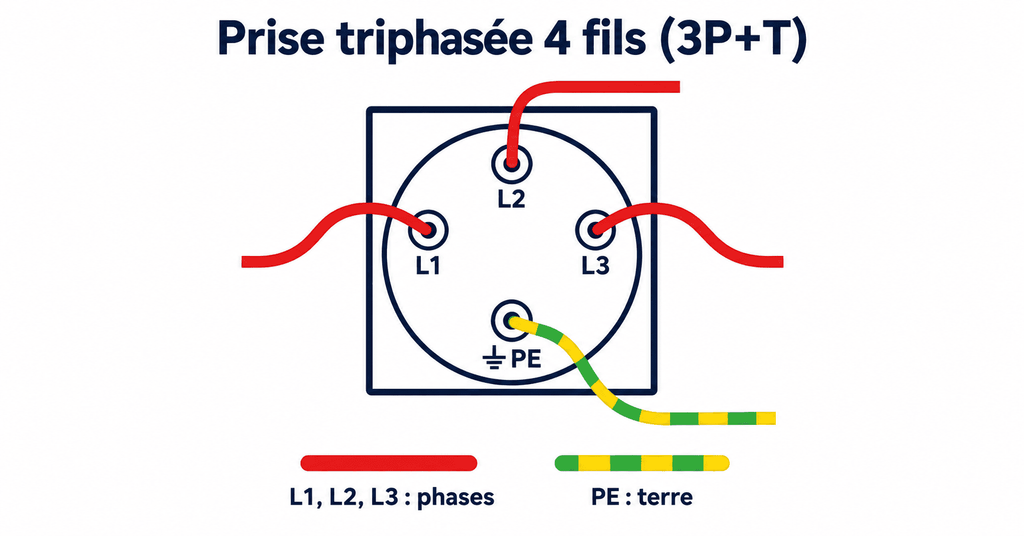

Schéma d’une prise triphasée 4 fils : trois phases et terre
Sur un socle 3P+T, chaque phase du circuit rejoint sa borne correspondante L1, L2 ou L3. Le conducteur de protection rejoint la borne portant le symbole de terre. Il n’y a aucune borne N.
Le schéma destiné à l’article devra montrer quatre liaisons continues et distinctes, depuis le circuit protégé jusqu’au socle. Si un neutre est présent dans un câble existant, sa présence ne crée pas une borne supplémentaire sur la prise 3P+T. La configuration du circuit doit être examinée avant tout raccordement.

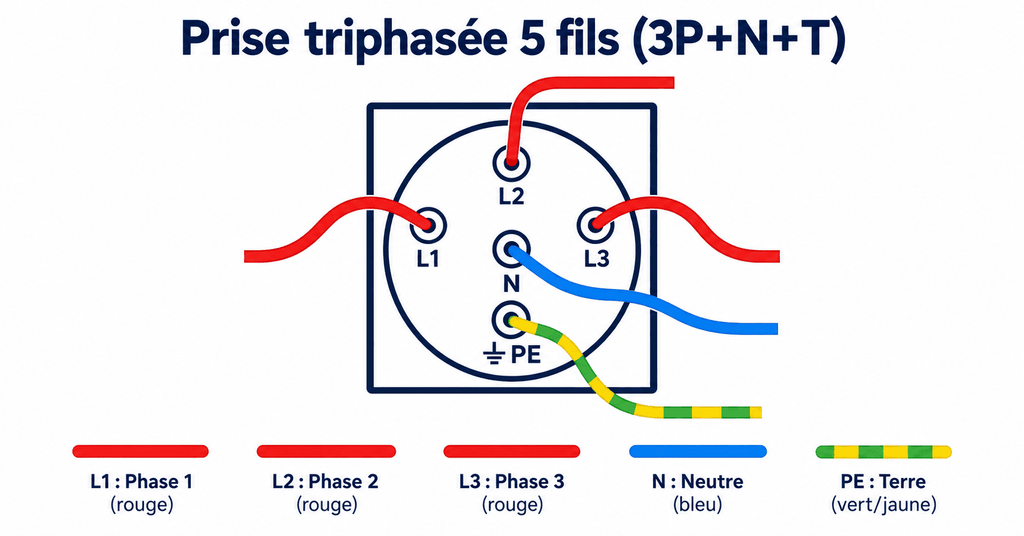

Schéma d’une prise triphasée 5 fils : trois phases, neutre et terre
Sur un socle 3P+N+T, L1, L2 et L3 rejoignent les trois bornes de phase. Le neutre rejoint N. Le conducteur de protection rejoint exclusivement la borne de terre. Ces deux dernières liaisons doivent rester parfaitement séparées sur le schéma comme dans le socle.
Les fabricants ne placent pas nécessairement toutes les bornes au même endroit. Avant de raccorder les fils, lisez les marquages moulés dans votre modèle de prise et sa notice. Ne recopiez pas la position d’une borne depuis une photo d’un autre appareil.
Comment brancher une prise triphasée étape par étape
Le raccordement du socle arrive après le choix de l’appareil et la vérification du circuit. La procédure ci-dessous suit cet ordre, car une borne correctement serrée ne rend pas sûr un circuit mal identifié ou mal protégé.
Étapes 1 à 3 : préparer et sécuriser le circuit
1. Confirmer la configuration nécessaire. Relevez les indications de l’appareil, puis vérifiez que la fiche et le socle correspondent à la même configuration. Décidez sur cette base si le circuit doit aboutir à une prise 3P+T ou 3P+N+T.
2. Vérifier le départ au tableau. Le circuit doit disposer des conducteurs nécessaires, dont la terre, et de protections adaptées à l’usage prévu. Le calibre de la prise, la section et la longueur du câble ainsi que les caractéristiques de l’appareil entrent dans ce choix. Une prise neuve ne corrige pas une alimentation ancienne dont la protection est inconnue.
3. Mettre le circuit hors tension et le sécuriser. La coupure doit empêcher toute remise sous tension pendant l’intervention. L’absence de tension se vérifie avec un vérificateur approprié, sur les conducteurs concernés, par une personne qui maîtrise cette opération. Ne vous fiez ni à une étiquette au tableau, ni à la couleur d’un fil, ni au fait que l’appareil ne fonctionne plus.
Étapes 4 à 6 : préparer le socle et raccorder les conducteurs
Une fois le circuit sécurisé, la notice du socle choisi devient la référence pour son ouverture et son raccordement.
4. Repérer les bornes sur le socle. Ouvrez-le selon la notice et localisez L1, L2, L3, la terre et, sur un modèle à cinq contacts, N. Vérifiez également les indications du fabricant pour l’entrée du câble et la longueur de dénudage. Ces détails peuvent varier d’un modèle à l’autre.
5. Préparer et identifier les conducteurs. La gaine extérieure doit entrer dans le dispositif de maintien prévu, sans laisser les fils internes supporter une traction. Identifiez chaque conducteur d’après le circuit réel. Le bleu repère normalement le neutre et le vert/jaune le conducteur de protection, mais les couleurs d’une installation ancienne ne suffisent pas à certifier leur fonction. L’ordre des trois couleurs de phase ne prouve pas non plus, à lui seul, quel fil est L1.
6. Raccorder aux bornes repérées. Les phases rejoignent L1, L2 et L3. La terre rejoint sa borne dédiée. Sur un socle 3P+N+T, le neutre identifié rejoint N. Sur un socle 3P+T, il n’existe pas de borne N : ne reliez jamais le neutre à la terre pour alimenter un appareil qui en a besoin. Dans ce cas, il faut revoir le choix de la prise et du circuit.
Respectez le mode de serrage du fabricant. Aucun brin de cuivre ne doit dépasser d’une borne, et l’isolant ne doit pas empêcher le contact prévu dans celle-ci.
Étapes 7 et 8 : refermer, contrôler et remettre en service
7. Contrôler l’assemblage. Vérifiez la tenue des conducteurs, le maintien du câble et la fermeture du socle. Sur une prise exposée à l’humidité ou aux poussières, une entrée de câble mal montée peut compromettre la protection annoncée par son indice IP.
8. Faire les contrôles électriques avant utilisation. Ils portent notamment sur le conducteur de protection, les tensions disponibles et la cohérence du raccordement avec l’appareil. Pour une machine sensible à l’ordre des phases, il faut aussi contrôler le sens de rotation selon sa notice. Si un défaut apparaît, coupez de nouveau l’alimentation et faites rechercher sa cause. N’intervertissez pas deux fils au hasard dans la prise.
Disjoncteur, différentiel et section de câble : ce qui dépend du circuit
Ces trois éléments n’ont pas le même rôle. Le disjoncteur protège le circuit contre les surintensités. Le dispositif différentiel réagit à certains défauts d’isolement. La section des conducteurs doit convenir au courant prévu, à la longueur du parcours et aux conditions de pose.
C’est pourquoi il serait trompeur d’annoncer une seule combinaison « section + disjoncteur » valable pour toutes les prises triphasées. Dans un logement, les circuits concernés doivent s’intégrer à la protection différentielle de l’installation. Le type de différentiel dépend aussi de l’appareil : un équipement triphasé avec variateur ou électronique de puissance peut exiger un dispositif particulier indiqué par son fabricant.
La NF C 15-100 encadre la conception et la modification des installations basse tension. Pour une création de circuit, le dimensionnement se fait à partir du besoin réel et des règles applicables au projet, et non par analogie avec une prise monophasée ou avec une autre machine.
Que faire devant une ancienne prise triphasée ou des fils inconnus ?
Une ancienne prise peut ressembler à un modèle utilisable tout en cachant une terre absente, un conducteur devenu inutilisable ou des protections inadaptées. Le nombre de fils visibles ne règle pas la question :
- Trois fils arrivent au socle : il faut identifier leur fonction et rechercher le conducteur de protection. Ne supposez pas que la prise est prête à alimenter une machine.
- Quatre fils arrivent : vérifiez s’il s’agit bien de trois phases et de la terre. Le chiffre seul ne permet pas de trancher.
- L’appareil demande un neutre, mais la prise est 3P+T : ne créez aucun pont avec la terre et n’improvisez pas d’adaptateur.
- La fiche, le câble ou le socle porte des traces d’échauffement : laissez le circuit hors service jusqu’à identification et correction de la cause.
La bonne décision consiste à faire identifier les conducteurs, les protections et les besoins de l’appareil avant de remplacer la prise. Vous pourrez alors choisir un socle 3P+T ou 3P+N+T sur une base sûre, avec un branchement que les contrôles finaux permettent réellement de valider.
