Le télérupteur permet de commander un même éclairage depuis plusieurs boutons-poussoirs. On le retrouve fréquemment dans un couloir, un escalier ou une grande pièce comportant plusieurs accès. Son installation concerne aussi bien le neuf que la rénovation, avec des précautions supplémentaires lorsqu’il faut identifier un ancien câblage.
Le télérupteur fait partie du circuit d’éclairage. Son installation doit donc respecter les prescriptions applicables de la NF C 15-100, notamment concernant la section des conducteurs et la protection du circuit.
Sécurité avant toute intervention
Avant d’ouvrir le tableau électrique, un bouton-poussoir, une boîte de dérivation ou un luminaire, coupez l’alimentation électrique au disjoncteur général. Procédez ensuite à une vérification d’absence de tension (VAT) avec un dispositif prévu à cet effet.
Utilisez du matériel conforme à la réglementation applicable et adapté à l’installation. La présence d’un marquage CE répond aux exigences réglementaires applicables au produit ; une marque de certification telle que NF apporte une certification complémentaire lorsqu’elle existe pour le matériel concerné.
Si vous ne savez pas identifier avec certitude les conducteurs présents dans votre installation, ne procédez pas au raccordement.
L’essentiel à retenir
Un télérupteur comporte deux parties qu’il faut bien distinguer : la commande et le contact qui alimente l’éclairage.
Sur un télérupteur électromécanique classique, on rencontre couramment les repères suivants :
| Borne | Rôle courant |
|---|---|
| A1 | Une borne de la bobine de commande |
| A2 | Autre borne de la bobine |
| 1 | Une borne du contact de puissance |
| 2 | Autre borne du contact de puissance |
Le principe peut être représenté simplement ainsi :
Boutons-poussoirs → A1/A2 → bobine du télérupteur → changement d’état du contact 1/2 → éclairage
Chaque pression sur un bouton-poussoir crée une impulsion. Cette impulsion fait changer le télérupteur d’état : si la lampe était éteinte, elle s’allume ; si elle était allumée, elle s’éteint.
Attention : les repères 1, 2, A1 et A2 ne doivent jamais être considérés comme universels. Le schéma imprimé sur le télérupteur et la notice de sa référence précise restent prioritaires.
À retenir : les boutons-poussoirs ne commandent pas directement la lampe comme le ferait un interrupteur simple. Ils commandent la bobine du télérupteur, qui agit ensuite sur le circuit d’éclairage.

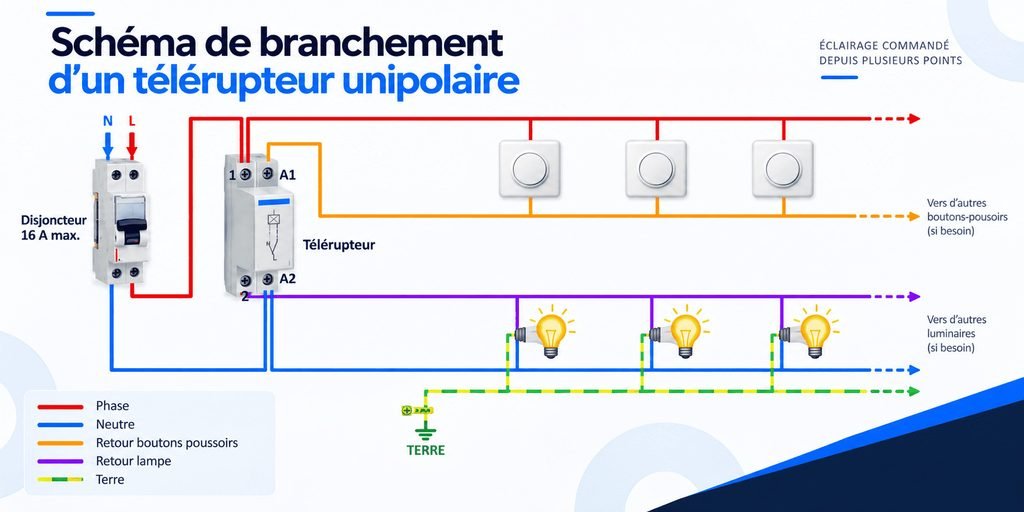

Fonctionnement du branchement d’un télérupteur
Pour comprendre le schéma d’un télérupteur, il faut séparer mentalement deux circuits. Le circuit de commande provoque le changement d’état. Le circuit de puissance alimente réellement le luminaire.
Cette distinction est valable en installation neuve comme en rénovation.
Le circuit de commande
Le circuit de commande relie les boutons-poussoirs à la bobine du télérupteur.
Contrairement à un interrupteur classique, un bouton-poussoir revient dans sa position initiale lorsque vous le relâchez. Il ne délivre donc qu’une impulsion momentanée.
Lors d’un appui :
- le contact du bouton-poussoir se ferme
- la bobine du télérupteur est alimentée
- le mécanisme change d’état
- le bouton est relâché
- la bobine n’est plus alimentée, mais le télérupteur conserve son nouvel état
C’est ce fonctionnement par impulsions qui permet d’utiliser plusieurs boutons-poussoirs pour un même éclairage.
Le circuit de puissance
Le circuit de puissance correspond à la partie qui alimente effectivement le luminaire.
La phase arrive sur le contact du télérupteur. Lorsque ce contact se ferme, elle est transmise vers le luminaire par le conducteur communément appelé retour lampe.
Le neutre rejoint le luminaire conformément au schéma du circuit. Le conducteur de protection vert/jaune assure la liaison à la terre des matériels qui doivent y être raccordés.
Le télérupteur joue donc le rôle d’un interrupteur commandé à distance par impulsions.
Les bornes A1, A2, 1 et 2
Sur de nombreux télérupteurs modulaires, les bornes A1 et A2 correspondent à la bobine, tandis que 1 et 2 correspondent au contact.
Cette distinction est essentielle :
- A1/A2 : commande du télérupteur
- 1/2 : commutation du circuit alimentant l’éclairage
Il ne faut cependant pas raccorder un appareil en se basant uniquement sur ces quatre désignations. Certains modèles possèdent plusieurs contacts, une électronique interne ou un repérage différent.
Avant tout raccordement, installation hors tension, vérifiez le schéma correspondant à la référence exacte du télérupteur.
Schéma de branchement d’un télérupteur
Il existe plusieurs architectures de câblage. Les expressions « télérupteur 4 fils » et « télérupteur 3 fils » sont particulièrement importantes en rénovation, car les anciennes installations ne correspondent pas toujours aux montages actuels.
Avant d’identifier ou de modifier l’un de ces montages, coupez l’alimentation et vérifiez l’absence de tension.

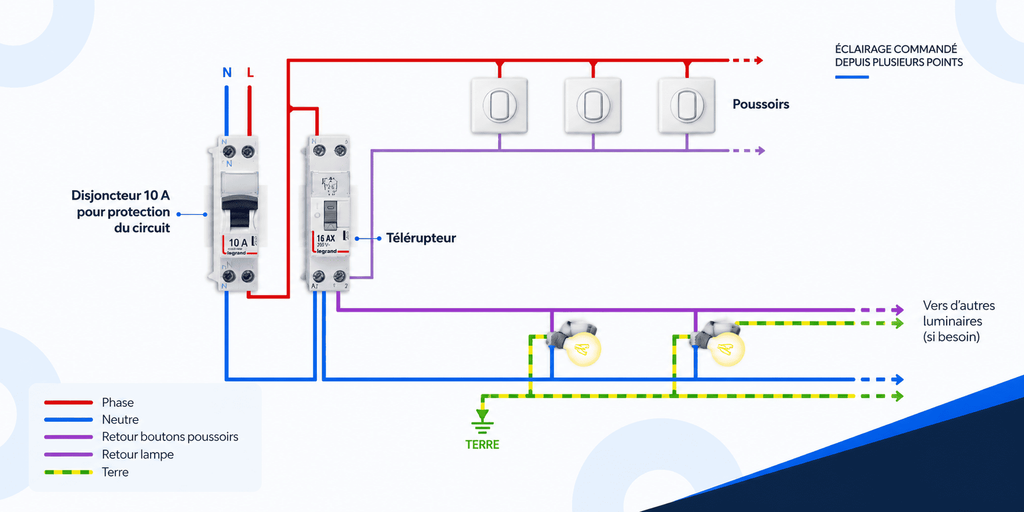

Schéma branchement d’un télérupteur 4 fils
Le montage 4 fils permet de bien distinguer le circuit des boutons-poussoirs et celui du luminaire.
Dans son principe, on retrouve :
- une alimentation du contact du télérupteur
- un retour vers le point lumineux
- une alimentation de la bobine
- un conducteur reliant la commande à la bobine
Les boutons-poussoirs sont raccordés de manière à provoquer une impulsion sur la bobine.
Le schéma fonctionnel peut être résumé ainsi :
Circuit de commande :
Phase → bouton(s)-poussoir(s) → bobine A1/A2
Circuit d’éclairage :
Phase → contact 1/2 du télérupteur → retour lampe → luminaire
Le raccordement exact de A1 et A2 dépend du schéma du télérupteur choisi. Cette représentation sert à comprendre le principe et ne remplace pas le schéma constructeur.

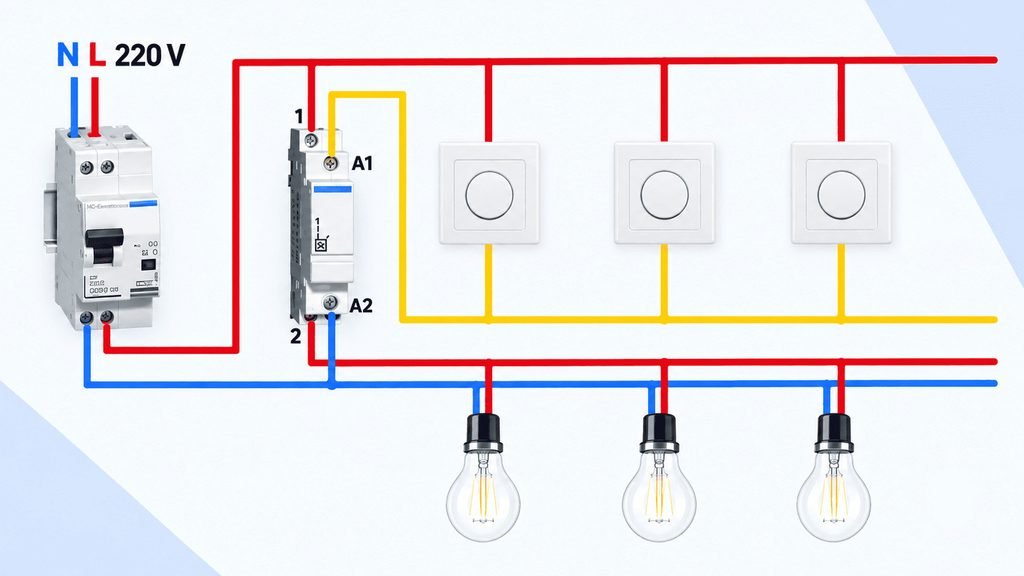

Schéma branchement d’un télérupteur 3 fils et ancien montage
Le montage 3 fils se rencontre notamment dans des installations anciennes. Son architecture diffère du montage 4 fils et mérite une attention particulière lorsqu’un télérupteur doit être remplacé.
Le principal risque consiste à acheter un nouveau télérupteur puis à déplacer chaque conducteur sur une borne portant un numéro apparemment équivalent. Cette méthode n’est pas fiable.
En rénovation, il faut d’abord reconstituer le fonctionnement de l’ancien circuit :
- identifier la phase
- identifier le retour lampe
- identifier les fils provenant des boutons-poussoirs
- déterminer la configuration de la bobine
- relever le schéma et la référence de l’ancien télérupteur
Remplacer un télérupteur 3 fils par un 4 fils
Ce remplacement n’est pas nécessairement réalisable borne pour borne.
La compatibilité dépend du câblage existant et du télérupteur choisi. Certains appareils sont prévus pour différentes configurations, tandis que d’autres nécessitent une architecture précise.
En rénovation, ne reproduisez donc jamais un branchement uniquement à partir de la position physique des fils sur l’ancien appareil.
Branchement de plusieurs boutons-poussoirs
L’un des principaux intérêts du télérupteur est la possibilité de commander un éclairage depuis plusieurs endroits.
Les boutons-poussoirs utilisés pour une même commande sont montés en parallèle. Chaque poussoir peut ainsi envoyer la même impulsion au télérupteur.
Le principe reste identique avec :
- 2 boutons-poussoirs
- 3 boutons-poussoirs
- 4 boutons-poussoirs
- davantage de points de commande
Le nombre admissible peut toutefois dépendre des caractéristiques du télérupteur et des accessoires utilisés. Les boutons-poussoirs lumineux demandent notamment de vérifier les prescriptions du fabricant, car leur voyant peut générer un courant permanent.
À retenir : augmenter le nombre de boutons-poussoirs n’augmente pas le nombre de points d’éclairage du circuit. Les boutons constituent des points de commande, pas des points lumineux.
Branchement d’un télérupteur étape par étape
La procédure suivante permet de comprendre la logique d’une installation classique. Elle ne doit pas être utilisée comme un schéma universel : la notice du télérupteur installé reste indispensable.
En rénovation, une étape supplémentaire s’impose souvent : comprendre l’ancien câblage avant de débrancher quoi que ce soit.
1. Couper l’alimentation et vérifier l’absence de tension
Avant de retirer le capot du tableau ou un appareillage, coupez l’alimentation au disjoncteur général.
La coupure doit être suivie d’une vérification d’absence de tension. Ne considérez jamais qu’un circuit est hors tension simplement parce qu’un interrupteur est en position arrêt ou qu’un disjoncteur divisionnaire semble coupé.
Cette règle s’applique au neuf comme à la rénovation.
2. Identifier les conducteurs
L’installation étant hors tension et sécurisée, repérez la fonction de chaque conducteur avant de modifier le câblage.
Il faut notamment distinguer :
- la phase
- le neutre
- le conducteur de protection
- le retour lampe
- les conducteurs des boutons-poussoirs
Le vert/jaune est réservé au conducteur de protection. Le bleu est affecté au neutre dans les conditions prévues par la NF C 15-100.
Dans une installation ancienne, la couleur constatée ne suffit pas à prouver la fonction réelle d’un fil.

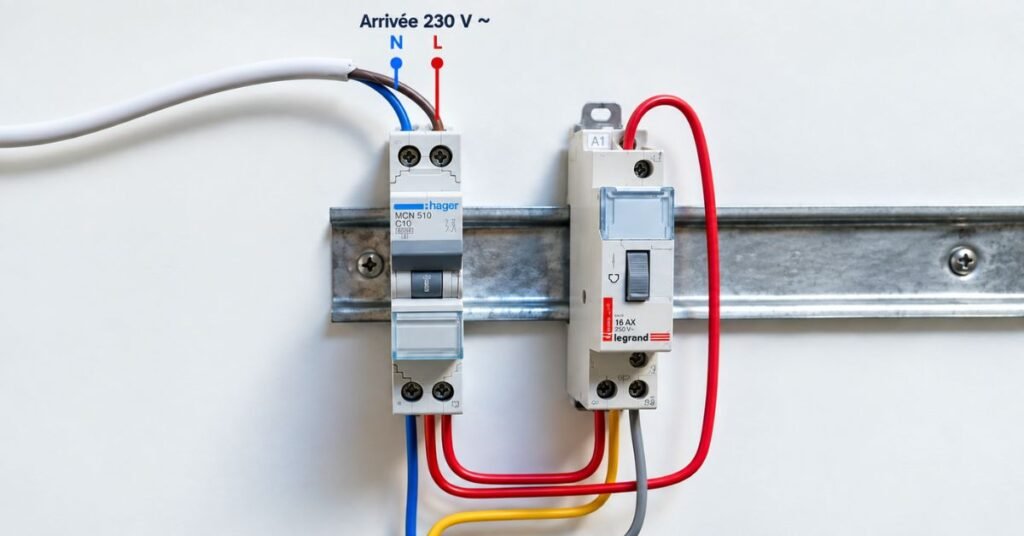

3. Installer le télérupteur au tableau
Un télérupteur modulaire est généralement installé sur un rail DIN dans le tableau électrique.
Avant son installation, vérifiez :
- sa tension assignée
- la tension de sa bobine
- son courant assigné
- le nombre de pôles
- le schéma de raccordement
- sa compatibilité avec la charge commandée
L’emplacement doit également permettre un raccordement propre et identifiable.
4. Raccorder le circuit de puissance
Toujours hors tension, raccordez le circuit de puissance conformément au schéma du fabricant.
Le principe consiste à faire passer la phase destinée à l’éclairage par le contact du télérupteur. La sortie de ce contact constitue ensuite le retour vers le luminaire.
Lorsque le contact est fermé, le luminaire peut être alimenté. Lorsqu’il est ouvert, l’alimentation commandée est interrompue.
5. Raccorder les bornes A1 et A2
Les bornes A1 et A2 sont couramment utilisées pour la bobine.
L’une reçoit la commande provenant des boutons-poussoirs et l’autre assure l’autre liaison nécessaire à l’alimentation de la bobine, conformément au schéma du modèle.
Ne transposez pas automatiquement un schéma trouvé pour une autre référence, même si les appareils se ressemblent extérieurement.
6. Raccorder les boutons-poussoirs
L’installation restant hors tension, raccordez les boutons-poussoirs selon le circuit de commande prévu.
Avec plusieurs commandes, les poussoirs sont disposés en parallèle afin que chacun puisse envoyer une impulsion à la même bobine.
Il faut utiliser des boutons-poussoirs, et non des interrupteurs classiques maintenus en position fermée, sauf montage expressément conçu pour un autre fonctionnement.
7. Contrôler les connexions
Avant toute remise sous tension, effectuez un contrôle visuel et mécanique.
Vérifiez notamment :
- la conformité au schéma
- le serrage des connexions
- l’absence de cuivre dénudé dépassant inutilement des bornes
- l’identification des conducteurs
- la séparation correcte des fonctions
- la fermeture des appareillages et du tableau
Une erreur de connexion doit être corrigée avant la remise sous tension.
8. Remettre sous tension et tester le télérupteur
Une fois les contrôles terminés et les protections physiques remises en place, l’alimentation peut être rétablie.
Testez ensuite chaque bouton-poussoir séparément. Chaque pression doit provoquer un changement d’état de l’éclairage.
Si le disjoncteur déclenche, ne procédez pas à des réarmements répétés. Remettez l’installation hors tension et recherchez la cause du défaut.
Branchement d’un télérupteur selon la marque
Le principe électrique reste comparable, mais l’implantation des bornes et certaines fonctions varient d’un fabricant et surtout d’une référence à l’autre.
C’est pourquoi un schéma générique ne doit jamais remplacer la notice du modèle installé.

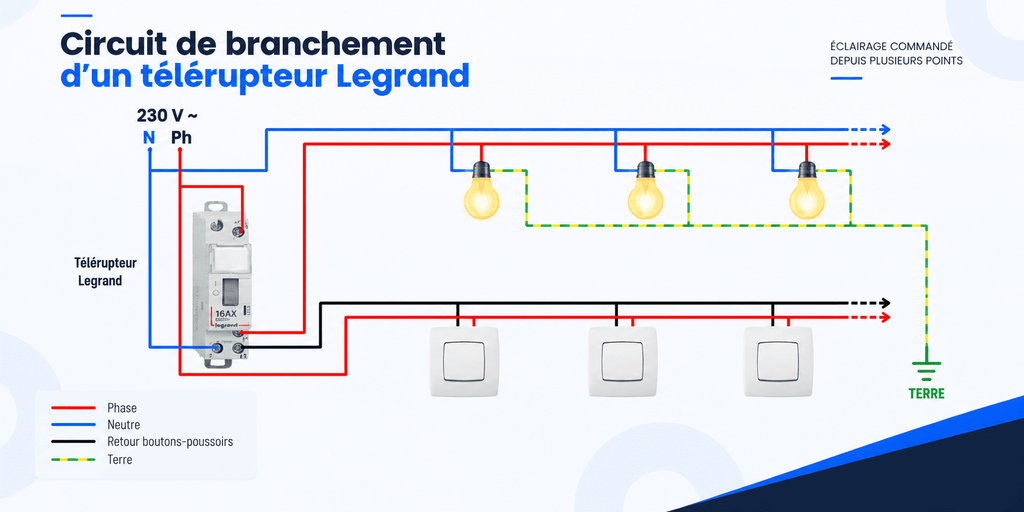

Branchement d’un télérupteur Legrand
Legrand propose différents télérupteurs modulaires et appareils de commande. Selon la référence, le nombre de modules, le courant assigné, le type de bobine et les possibilités de raccordement peuvent varier.
Pour un remplacement en rénovation, relevez la référence complète de l’ancien et du nouveau télérupteur avant de comparer les schémas.
Ne vous contentez pas de reproduire la position des conducteurs.

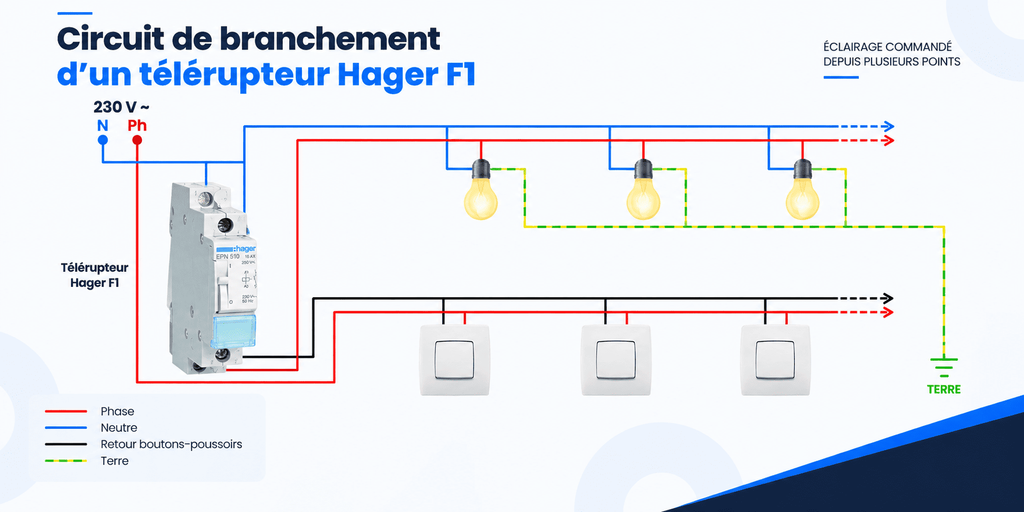

Branchement d’un télérupteur Hager
La même précaution s’applique aux télérupteurs Hager.
Les repères figurant sur l’appareil permettent d’identifier la bobine et les contacts, mais le schéma de la référence installée doit être consulté avant le câblage.
C’est particulièrement important lorsque vous remplacez un appareil ancien ou changez de fabricant.
Branchement d’un télérupteur Schneider Electric
Schneider Electric commercialise également plusieurs types de télérupteurs modulaires.
Selon la gamme et la référence, le raccordement et les caractéristiques peuvent différer. Là encore, il faut travailler à partir du schéma technique du produit concerné, installation préalablement mise hors tension.
Branchement d’un télérupteur ABB
Les mêmes règles s’appliquent aux modèles ABB.
La présence de repères ressemblant à ceux d’un autre appareil ne garantit pas un brochage identique. La référence constructeur et sa documentation constituent la base du raccordement.
Bonne pratique en rénovation : avant de déposer un ancien télérupteur, relevez sa référence et documentez le câblage existant. Cela facilite l’identification du montage, mais ne dispense jamais de vérifier électriquement les conducteurs dans des conditions sûres.
Raccordement du télérupteur et des boutons-poussoirs
Le bouton-poussoir est souvent confondu avec l’interrupteur. Les deux appareils n’ont pourtant pas le même comportement.
Un interrupteur classique conserve sa position. Le bouton-poussoir possède au contraire un contact momentané : lorsque vous cessez d’appuyer, il revient à sa position initiale.
| Appareil | Fonctionnement |
|---|---|
| Interrupteur simple | Maintient le circuit dans un état ouvert ou fermé |
| Bouton-poussoir | Produit un contact momentané |
| Télérupteur | Change d’état après réception d’une impulsion |
Dans un montage à télérupteur classique, chaque bouton-poussoir agit sur la même bobine.
Cette organisation permet d’ajouter plusieurs commandes sans reproduire le principe de câblage d’un va-et-vient.
Combien de boutons-poussoirs peut-on installer ?
Il ne faut pas confondre la limite normative du nombre de points lumineux avec le nombre de commandes.
La NF C 15-100 limite à 8 le nombre de points d’éclairage alimentés par un même circuit. Cette valeur ne signifie pas qu’un télérupteur est limité à huit boutons-poussoirs.
Pour le nombre de poussoirs admissibles, consultez les caractéristiques du télérupteur. Cette vérification devient particulièrement importante avec des poussoirs lumineux.
Télérupteur et va-et-vient : deux fonctionnements différents
Le télérupteur et le va-et-vient répondent au même besoin général : commander un éclairage depuis différents endroits. Leur fonctionnement électrique est cependant différent.
Le va-et-vient utilise des interrupteurs qui commutent directement le circuit. Le télérupteur reçoit, lui, des impulsions provenant de boutons-poussoirs.
| Critère | Va-et-vient | Télérupteur |
|---|---|---|
| Commande habituelle | Interrupteurs va-et-vient | Boutons-poussoirs |
| Principe | Commutation du circuit | Commande par impulsions |
| 2 points de commande | Très adapté | Possible |
| 3 points et plus | Nécessite une architecture adaptée | Particulièrement adapté |
| Télérupteur dans le tableau | Non | Oui pour un modèle modulaire |
Avec deux points de commande, le va-et-vient constitue généralement la solution la plus simple.
Lorsque les commandes deviennent nombreuses, le télérupteur offre une architecture particulièrement intéressante. Plusieurs boutons-poussoirs peuvent agir sur le même appareil sans reproduire le câblage par navettes d’un va-et-vient classique.
Les limites pratiques du télérupteur
Le télérupteur n’est cependant pas systématiquement préférable à un va-et-vient. Son choix doit tenir compte de l’installation existante, du nombre de commandes et de la facilité de maintenance.
Avec seulement deux points de commande, installer un télérupteur peut ajouter inutilement un appareil et un câblage de commande alors qu’un va-et-vient suffit.
En rénovation, la situation est différente. Si les gaines et les conducteurs d’un va-et-vient sont déjà en place, le remplacer par un télérupteur peut nécessiter une modification du câblage. L’intérêt de la transformation doit donc être évalué avant les travaux.
Le télérupteur présente également quelques contraintes pratiques :
- il faut prévoir l’emplacement du télérupteur, généralement dans le tableau pour un modèle modulaire
- une panne du télérupteur peut rendre tous les points de commande associés inopérants
- le diagnostic implique de distinguer un défaut du circuit d’éclairage, de la bobine, du télérupteur ou d’un bouton-poussoir
- certains télérupteurs électromécaniques produisent un bruit de commutation audible à chaque impulsion
- l’utilisation de boutons-poussoirs lumineux doit être compatible avec les caractéristiques du télérupteur
- en rénovation, le passage d’un va-et-vient à un télérupteur n’est pas nécessairement possible sans adaptation des conducteurs existants
À l’inverse, lorsque vous devez commander un éclairage depuis plusieurs emplacements, le télérupteur évite de complexifier progressivement un montage traditionnel à plusieurs points de commande.
À retenir : avec deux commandes, le va-et-vient reste généralement le choix le plus simple. Avec trois commandes ou davantage, le télérupteur devient souvent plus pratique, mais ce n’est pas une obligation imposée par la NF C 15-100. Le choix dépend avant tout de l’architecture du circuit et, en rénovation, du câblage déjà présent.
Avant toute modification d’un va-et-vient ou d’un circuit à télérupteur, coupez l’alimentation au disjoncteur général et vérifiez l’absence de tension. Ne réutilisez pas les conducteurs d’un ancien montage sans avoir identifié leur fonction.
Protection électrique et NF C 15-100
Le télérupteur commande l’éclairage, mais il ne remplace pas les dispositifs de protection du circuit. Le circuit sur lequel il est installé reste un circuit d’éclairage et doit être dimensionné et protégé comme tel.
Les prescriptions actuelles sont notamment définies par la série NF C 15-100, profondément restructurée dans son édition publiée en août 2024. Pour le logement, les règles concernant les circuits terminaux se trouvent notamment dans la NF C 15-100-10.
Pour un circuit d’éclairage domestique, les principales valeurs à retenir sont les suivantes :
| Caractéristique | Prescription |
|---|---|
| Section minimale des conducteurs du circuit d’éclairage | 1,5 mm² |
| Protection contre les surintensités | Disjoncteur 16 A maximum |
| Nombre maximal de points d’éclairage par circuit | 8 points |
| Protection différentielle du circuit dans le logement | 30 mA maximum |
Ces valeurs concernent le circuit d’éclairage, et non le télérupteur considéré isolément.
Le nombre maximal de 8 points d’éclairage ne doit notamment pas être confondu avec le nombre de boutons-poussoirs. Vous pouvez disposer de plusieurs boutons commandant le même éclairage sans qu’ils soient comptabilisés comme autant de points lumineux.
Dans le cas de spots ou de bandeaux lumineux, la NF C 15-100-10 prévoit un décompte spécifique : une tranche de 300 VA constitue un point d’éclairage.
Quelle section de câble utiliser pour un télérupteur ?
Pour un télérupteur commandant un circuit d’éclairage domestique classique, les conducteurs du circuit d’éclairage doivent présenter une section minimale de 1,5 mm².
Cette valeur s’applique aux installations neuves relevant des prescriptions actuelles de la NF C 15-100. Elle constitue également la référence à respecter lorsqu’un nouveau circuit d’éclairage est créé en rénovation.
Il faut toutefois distinguer la création d’un circuit neuf du simple remplacement d’un télérupteur dans une installation ancienne. En rénovation, le remplacement de l’appareil ne transforme pas automatiquement l’ensemble de l’installation existante en installation conforme aux prescriptions actuelles. L’état et les caractéristiques du circuit doivent néanmoins être contrôlés avant toute modification.
La section de 1,5 mm² est un minimum pour le circuit d’éclairage : elle ne signifie pas qu’un conducteur de section supérieure autorise automatiquement à augmenter le calibre du disjoncteur au-delà des prescriptions applicables au circuit.
À retenir : pour un circuit d’éclairage domestique classique commandé par télérupteur, retenez 1,5 mm² minimum. Le choix doit toujours rester cohérent avec le circuit, sa protection et les caractéristiques du matériel installé.
Quel disjoncteur utiliser pour un télérupteur ?
Un circuit d’éclairage réalisé avec des conducteurs de 1,5 mm² minimum doit être protégé par un disjoncteur de 16 A maximum.
Le mot « maximum » est important. La NF C 15-100 n’impose pas de placer systématiquement un disjoncteur 16 A sur chaque circuit d’éclairage.
Un disjoncteur 10 A peut par exemple être utilisé lorsque ce calibre convient au circuit et aux charges prévues. Il respecte la limite puisque son courant assigné est inférieur à 16 A.
Il faut donc distinguer :
- la limite normative : 16 A maximum ;
- le calibre effectivement choisi : 10 A ou 16 A, par exemple, selon la conception du circuit ;
- le courant assigné du télérupteur, qui doit lui aussi être compatible avec la charge commandée.
Le disjoncteur protège principalement les conducteurs contre les surintensités, notamment les surcharges et courts-circuits. Il ne doit pas être confondu avec l’interrupteur différentiel.
Protection différentielle du circuit d’éclairage
Dans un logement relevant des prescriptions actuelles de la NF C 15-100, les circuits doivent être placés sous une protection différentielle haute sensibilité de 30 mA maximum.
L’interrupteur différentiel n’assure pas la même fonction que le disjoncteur divisionnaire :
| Protection | Fonction principale |
|---|---|
| Disjoncteur divisionnaire | Protection du circuit contre les surcharges et courts-circuits |
| Dispositif différentiel 30 mA | Protection complémentaire des personnes contre les chocs électriques liés notamment aux courants de défaut |
Un circuit d’éclairage peut être placé sous un dispositif différentiel d’un type compatible avec les circuits concernés. Le choix et le dimensionnement de ce dispositif dépendent également des autres circuits qu’il protège.
Dans un logement, un même interrupteur différentiel ne doit pas protéger plus de 8 circuits. Il ne faut pas confondre cette limite avec les 8 points d’éclairage maximum par circuit : il s’agit de deux règles totalement différentes.
En neuf, ces prescriptions sont intégrées dès la conception du tableau. En rénovation, la situation dépend de l’étendue des travaux et de l’installation existante. La création d’un nouveau circuit doit être réalisée selon les prescriptions qui lui sont applicables, tandis que le remplacement ponctuel d’un télérupteur nécessite d’abord de vérifier les caractéristiques et la sécurité du circuit existant.
Avant toute intervention sur le disjoncteur, l’interrupteur différentiel ou le télérupteur, coupez l’alimentation au disjoncteur général et effectuez une vérification d’absence de tension.
À retenir
Pour un circuit d’éclairage domestique commandé par télérupteur : conducteurs de 1,5 mm² minimum, disjoncteur 16 A maximum, 8 points d’éclairage maximum par circuit et protection différentielle 30 mA maximum. Le télérupteur ne dispense d’aucune de ces protections.
Pannes courantes d’un télérupteur et solutions
Un éclairage qui ne répond plus aux boutons-poussoirs ne signifie pas nécessairement que le télérupteur est hors service. La panne peut provenir de l’alimentation, d’un poussoir, du câblage, du luminaire ou du circuit de puissance.
Avant d’ouvrir le tableau, un bouton-poussoir ou un luminaire, coupez l’alimentation au disjoncteur général et vérifiez l’absence de tension. Ne procédez pas à des essais successifs sous tension pour tenter de trouver la panne.
Un premier diagnostic peut être établi à partir du comportement de l’installation :
| Symptôme | Causes possibles | Point à contrôler |
|---|---|---|
| Aucun bouton-poussoir ne fonctionne | Absence d’alimentation, protection déclenchée, défaut de commande ou bobine | Alimentation et circuit de commande |
| Le télérupteur claque mais la lampe reste éteinte | Luminaire défectueux, circuit de puissance interrompu, contact ou retour lampe | Circuit d’éclairage |
| Un seul bouton-poussoir ne fonctionne pas | Poussoir défectueux, connexion ou conducteur concerné | Point de commande |
| Le télérupteur ne change plus d’état | Bobine non commandée, défaut de câblage ou appareil défectueux | Circuit de commande et télérupteur |
| Le disjoncteur déclenche | Court-circuit, défaut de câblage ou autre défaut électrique | Ne pas réarmer de manière répétée |
| Le télérupteur bourdonne | Commande maintenue, problème de bobine, tension ou appareil inadapté/défectueux | Commande et caractéristiques du télérupteur |
Ce tableau permet d’orienter la recherche, mais il ne constitue pas un diagnostic à lui seul. Plusieurs défauts différents peuvent provoquer le même symptôme.
Le télérupteur claque mais la lumière ne s’allume pas
Si vous entendez nettement le télérupteur commuter lorsque vous appuyez sur un poussoir, cela indique que la partie commande agit au moins mécaniquement sur l’appareil. Cela ne prouve pas que le circuit de puissance fonctionne correctement.
Plusieurs causes sont possibles :
- lampe ou luminaire défectueux ;
- absence d’alimentation sur le contact de puissance ;
- retour lampe interrompu ;
- connexion desserrée ;
- contact du télérupteur défectueux ;
- défaut sur une autre partie du circuit d’éclairage.
Commencez par vérifier les éléments accessibles sans démontage électrique, comme l’état de la lampe lorsque celle-ci est remplaçable.
Pour toute ouverture du tableau, du luminaire ou d’une boîte de connexion, mettez ensuite l’installation hors tension et vérifiez l’absence de tension avant d’intervenir.
Le bruit de commutation est donc un indice utile, mais il ne permet pas de conclure automatiquement que le télérupteur fonctionne correctement.
Le télérupteur ne réagit plus aux boutons-poussoirs
Lorsqu’aucun bruit de commutation n’est perceptible et que l’éclairage ne change plus d’état, le défaut peut se situer au niveau du circuit de commande.
Il faut notamment envisager :
- une absence d’alimentation du circuit ;
- un disjoncteur déclenché ;
- une connexion interrompue ;
- un défaut commun aux boutons-poussoirs ;
- l’absence de commande sur la bobine ;
- une bobine défectueuse ;
- un télérupteur hors service.
Si un seul bouton-poussoir ne fonctionne plus alors que les autres commandent normalement l’éclairage, le télérupteur est moins probablement en cause. Le défaut se situe plus vraisemblablement au niveau du poussoir concerné, de son raccordement ou du conducteur qui le relie au circuit de commande.
À l’inverse, lorsque tous les poussoirs cessent simultanément de fonctionner, il faut rechercher un élément commun : alimentation, circuit de commande ou télérupteur.
Ces vérifications impliquant l’accès aux conducteurs doivent être réalisées installation hors tension après vérification d’absence de tension.
Le télérupteur bourdonne ou fait du bruit
Un claquement bref au moment de l’impulsion peut être normal sur un télérupteur électromécanique. Il correspond au déplacement de son mécanisme.
Un bourdonnement continu ou un bruit inhabituel est différent. Il peut signaler une commande qui reste appliquée, un problème au niveau d’un bouton-poussoir, une alimentation inadaptée à la bobine ou un défaut interne de l’appareil.
Si le bruit apparaît soudainement sur une installation qui fonctionnait normalement, ne considérez pas ce comportement comme normal sans vérification.
Mettez l’installation hors tension avant toute ouverture du tableau ou des poussoirs. Vérifiez ensuite que :
- aucun bouton-poussoir n’est mécaniquement bloqué ;
- les poussoirs utilisés correspondent bien au montage ;
- la référence et la tension de bobine du télérupteur correspondent à l’installation ;
- le câblage respecte le schéma du fabricant ;
- aucune connexion n’est visiblement détériorée.
Un télérupteur qui chauffe anormalement, présente des traces de détérioration ou provoque le déclenchement d’une protection ne doit pas être maintenu en service pour poursuivre les essais.
À retenir : le comportement du télérupteur permet d’orienter le diagnostic. Un claquement sans éclairage oriente plutôt vers le circuit de puissance ; l’absence totale de réaction peut orienter vers la commande ou la bobine ; un seul poussoir inopérant oriente d’abord vers ce point de commande. Dans tous les cas, une intervention sur les conducteurs commence par une mise hors tension et une vérification d’absence de tension.
