Une vieille prise munie d’un fusible ne se remplace pas toujours par une prise neuve sans fusible. Avant de la déposer, il faut savoir si ce fusible participe encore à la protection du circuit. Si c’est le cas, son retrait impose de revoir cette protection au tableau. Vous pourrez ensuite choisir une prise adaptée à la terre disponible, aux fils et à la boîte existante.
Reconnaître l’ancienne prise et comprendre le rôle de son fusible
Le détail le plus visible est généralement un petit bouchon ou un porte-fusible placé sur la façade. On trouve ce montage sur des prises seules, mais aussi sur des ensembles qui réunissent une prise et un interrupteur. Ces appareils ne se remplacent pas de la même manière : derrière un ensemble combiné, certains fils peuvent alimenter l’éclairage ou repartir vers un autre point.
Le fusible coupe le courant lorsqu’une surintensité apparaît sur la partie qu’il protège. Dans une installation qui a été modifiée depuis la pose de la prise, le circuit peut disposer d’une protection adaptée au tableau. Dans une autre, le fusible de l’appareillage peut encore être la seule protection identifiée pour ce départ. L’âge de la prise et l’aspect du tableau ne permettent pas de choisir entre ces deux situations.
Repérez enfin si la prise possède une broche de terre. Sa présence visible ne garantit pas qu’un conducteur de protection est raccordé derrière le mécanisme.
Les contrôles indispensables avant le remplacement
La première décision ne porte donc pas sur la couleur ou le modèle de la nouvelle prise. Elle porte sur le circuit auquel l’ancienne est raccordée.
La protection du circuit au tableau
Cherchez quel disjoncteur ou fusible alimente la prise. La protection contre les surintensités doit être adaptée aux conducteurs du circuit. Un disjoncteur général protège l’installation à son niveau, mais sa seule présence ne démontre pas que le départ de cette prise est correctement protégé.
Un dispositif différentiel ne règle pas non plus cette question. Il détecte certains défauts électriques, tandis que le disjoncteur ou le fusible du circuit protège les fils contre les surintensités. Les deux fonctions ne doivent pas être confondues.
Sur un vieux tableau, les étiquettes sont parfois absentes ou ne correspondent plus aux circuits après plusieurs travaux. Même si vous trouvez un départ marqué « prises », son calibre doit être apprécié avec la section réelle des conducteurs. Si vous ne pouvez pas établir ce lien, faites contrôler la ligne avant de supprimer le fusible intégré.
La terre réellement disponible
Une prise neuve avec broche de terre n’apporte aucune protection supplémentaire si cette broche n’est reliée à rien. Il faut un conducteur de protection présent et effectivement raccordé, depuis la prise jusqu’à la mise à la terre de l’installation.
Lorsque ce conducteur arrive dans la boîte, le nouveau socle doit permettre son raccordement. S’il n’existe pas sur le circuit ancien, une prise 2P sans broche peut être envisagée dans le cadre d’une mise en sécurité adaptée. Ce choix ne crée pas de terre et ne convient pas automatiquement à tous les emplacements ni à tous les appareils. Si la canalisation est entièrement rénovée, les travaux doivent prévoir le conducteur de protection et une prise avec terre.
L’état des fils et de la boîte
Avant de toucher aux raccordements, coupez l’alimentation et vérifiez l’absence de tension avec un appareil adapté. Vous pouvez alors examiner ce que cache l’ancienne façade. Portez surtout attention aux signes suivants :
- isolant fissuré, durci ou qui se détache
- cuivre noirci et bornes présentant des traces de chauffe
- fils trop courts pour entrer correctement dans le nouveau mécanisme
- boîte descellée, abîmée ou trop peu profonde
Une prise qui a chauffé ou grésillé demande davantage qu’un mécanisme neuf. Il faut retrouver la cause du mauvais contact ou de l’échauffement.
Regardez aussi le nombre de fils raccordés. Plusieurs conducteurs peuvent correspondre à un repiquage, à l’alimentation d’un interrupteur ou à une autre configuration ancienne. Leur couleur ne suffit pas à déterminer leur fonction.
Quelle prise neuve choisir selon l’installation ?
Une fois le circuit vérifié, choisissez un appareillage qui correspond à la terre disponible et au mode de pose existant.
| Ce que vous avez constaté | Choix à examiner |
|---|---|
| Terre présente et raccordée | Prise 2P+T compatible avec la boîte |
| Circuit ancien sans conducteur de terre | Solution de mise en sécurité adaptée, éventuellement une prise 2P sans broche |
| Boîte trop petite ou fixation dégradée | Reprise de la boîte ou mécanisme de rénovation compatible |
| Prise combinée à un interrupteur | Nouveaux appareillages choisis après identification de toutes les fonctions |
Une vieille boîte d’encastrement peut empêcher la pose correcte d’un mécanisme récent. Mesurez sa profondeur et vérifiez les indications du fabricant avant l’achat. Pour une prise en saillie, assurez-vous que le nouveau boîtier permet de protéger convenablement l’arrivée des fils.
Le marquage 16 A de la prise neuve décrit l’appareillage. Il ne signifie pas que les conducteurs anciens et leur protection autorisent n’importe quel appareil de cette intensité.
Remplacer la prise : la procédure dans le cas d’un circuit vérifié
La procédure ci-dessous concerne une prise simple dont la protection, les conducteurs et leurs fonctions ont été confirmés. Si le fusible intégré demeure nécessaire au circuit, il faut régler ce point avant de poser une prise sans fusible.
- Coupez l’alimentation. Empêchez toute remise sous tension pendant l’intervention. Après avoir ouvert la prise sans toucher les conducteurs, vérifiez l’absence de tension à l’endroit où vous allez travailler avec un vérificateur adapté. Un tournevis testeur ne remplace pas cette vérification.
- Gardez une trace du montage. Photographiez la prise ouverte, ses bornes et le porte-fusible avant de débrancher quoi que ce soit. Si vous ne savez pas à quoi correspond l’un des fils, ne poursuivez pas sur la base de sa seule couleur.

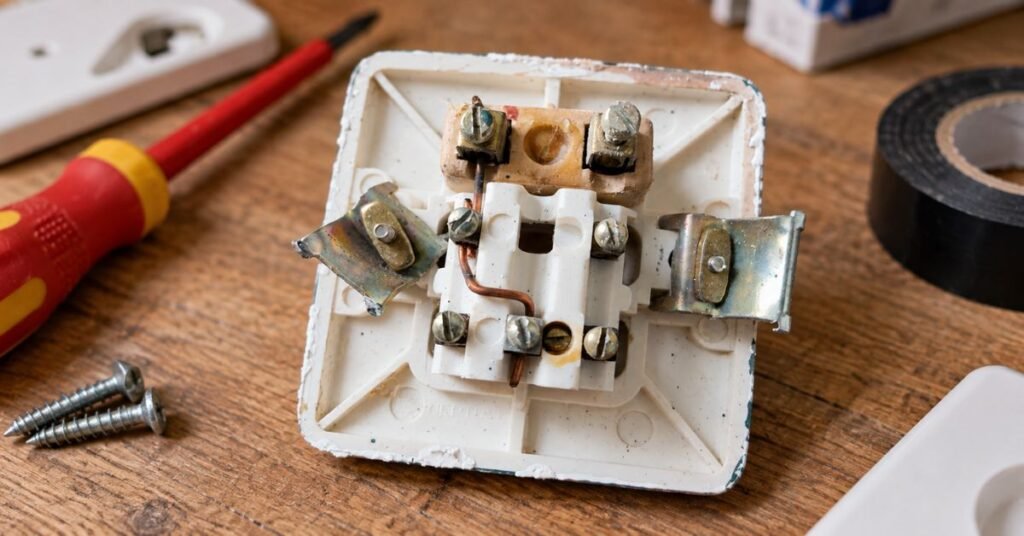

- Déposez l’ancien mécanisme. Desserrez ses fixations et sortez-le doucement, sans tirer sur les conducteurs. Déconnectez ensuite les fils. C’est le moment de vérifier leur isolant, les extrémités en cuivre et l’état de la boîte. Une trace de brûlure ou un fil cassant impose d’arrêter pour rechercher et corriger le défaut.
- Raccordez la nouvelle prise selon sa notice. Dans le cas simple où les conducteurs ont été identifiés, la phase rejoint sa borne, le neutre la borne N et la terre la borne prévue à cet effet, si elle est présente. Respectez la longueur de dénudage indiquée pour le modèle. Vérifiez le nombre et le type de fils admis dans chaque borne. Ne regroupez pas des fils simplement parce qu’ils occupaient des emplacements voisins sur l’ancienne prise.
- Fixez le mécanisme. Placez les fils dans la boîte sans les pincer, contrôlez leur tenue dans les bornes, puis vissez la prise et posez sa façade. Le socle ne doit pas bouger lorsqu’une fiche est insérée ou retirée.
- Contrôlez avant de réutiliser la prise. Vérifiez que l’appareillage est fermé et que les raccordements sont corrects avant de rétablir le courant. Testez ensuite son fonctionnement avec un moyen adapté. Si une protection déclenche, si la prise chauffe ou si un autre point ne fonctionne plus, coupez le circuit et faites rechercher la cause.
Une photographie aide à conserver le repérage initial. Elle ne valide pas à elle seule un raccordement, particulièrement lorsque l’ancien fusible avait plusieurs fils à ses bornes.
Trois configurations qui changent la procédure
Toutes les prises anciennes à fusible ne cachent pas un circuit à deux ou trois fils. Les situations suivantes doivent être distinguées avant de reprendre les étapes de pose.
L’ancienne prise n’a que deux conducteurs et pas de terre
Vous ne pouvez pas créer une terre en installant un socle muni d’une broche. Une broche non raccordée laisserait croire qu’un appareil est protégé alors qu’il ne l’est pas. Sur un circuit existant, le choix d’une prise 2P sans broche peut s’inscrire dans une mise en sécurité, après examen de l’emplacement et de l’installation.
Si vous faites remplacer entièrement la canalisation, prévoyez cette fois un conducteur de protection et une prise avec terre.
Plusieurs fils arrivent dans la boîte
La question devient : où va chaque fil ? Deux conducteurs peuvent poursuivre vers une autre prise, mais les fils supplémentaires peuvent aussi appartenir à l’interrupteur ou traverser le porte-fusible.
N’appliquez pas directement le schéma d’une prise neuve à trois fils. Gardez les raccordements visibles sur une photo et faites identifier l’arrivée, les éventuels départs et leur protection. Tant que ces fonctions restent incertaines, le nouveau mécanisme ne doit pas être raccordé au hasard.
Le fusible alimente aussi un autre point
Vous pouvez rencontrer une prise associée à un interrupteur ou un porte-fusible qui protège également un point situé plus loin. Retirer l’ancien ensemble peut alors modifier ce circuit, même si la nouvelle prise semble fonctionner normalement.
Il n’existe pas de liaison à faire systématiquement entre les fils laissés par le fusible. Leur raccordement dépend du trajet réel du circuit et de la protection retenue après vérification.
Quand le changement de prise ne suffit pas
Une boîte qui tient mal peut être reprise lors du remplacement. En revanche, des fils dégradés, des marques d’échauffement ou une protection impossible à identifier demandent un examen plus large. La prise neuve ne corrige pas un défaut situé dans le circuit.
Il faut alors distinguer le remplacement d’un socle sur une ligne vérifiée, la mise en sécurité d’une installation existante et la rénovation complète du circuit. Un circuit nouvellement créé ou entièrement remplacé doit respecter les règles en vigueur, notamment la NF C 15-100.
Si vous ignorez encore ce que protégeait le fusible intégré, gardez cette décision en suspens. Faites identifier le circuit avant de choisir une prise sans fusible : c’est le contrôle qui détermine si le remplacement peut se limiter à l’appareillage.
